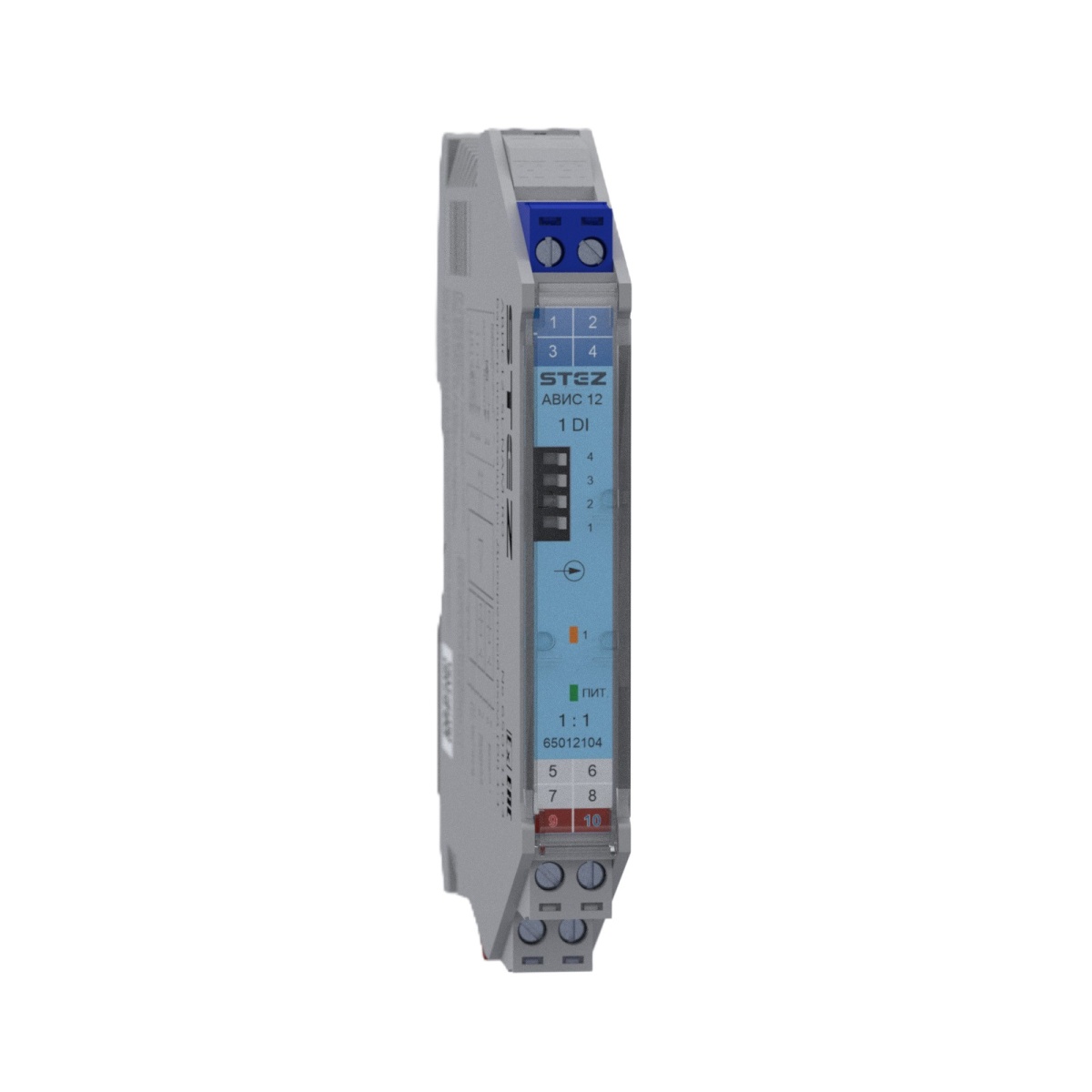

АВИС12-SL-NAM-T, Барьер искрозащиты, переключающий усилитель
-
Артикул:65012104
-
Тип подключения:Винтовой зажим
Барьер искрозащиты. Разделительный переключающий усилитель. Корпус 12,5 мм. Вход: [Ex ia] NAMUR или "Сухой" контакт. Выход: 1 х Транзистор, 5 КГц + Реле ошибки. Контроль целостности входной цепи. 1-канальный
Гарантия: 5 лет
Барьер искрозащиты. Разделительный переключающий усилитель. Корпус 12,5 мм. Вход: [Ex ia] NAMUR или "Сухой" контакт. Выход: 1 х Транзистор, 5 КГц + Реле ошибки. Контроль целостности входной цепи. 1-канальный
Короткое описание
Барьер искрозащиты, переключающий усилитель
Минимальный заказ
1
Норма упаковки
1
Ширина
12,5
Глубина
118
Длина снятия изоляции
7 мм
Момент затяжки
0.5 Нм
Тип подключения
Винтовой зажим
Сечение провода
0,2мм2 – 2,5мм2
Допустимая отн. влажность воздуха (при эксплуатации)
10…95% без образования конденсата
Электрическая прочность
3000 В / мин между неискробезопасными частями, 1500 В/мин между искробезопасными и неискробезопасным
Монтажное положение
Вертикально/Горизонтально
Указания по эксплуатации
Эксплуатация Барьера искрозащиты осуществляется при температуре от -20°C до +80°C и влажности воздух
Указание по ЭМС
В соответствии с ГОСТ Р МЭК 61326-1-2014, ГОСТ IEC 61326-3-1-2015
Тип входного сигнала
"Сухой" контакт, "Сухой" контакт с контролем целостности, NAMUR
Входное номинальное напряжение UN
24 В DC
Кол-во входов
1
Индикация рабочего напряжения
Зеленый
Количество входов
1
Тип выходного сигнала
Транзистор
Доп. выходной сигнал
Реле контроля целостности цепи
Контроль целостности цепи
Контроль целостности входной цепи
Режим работы
Непрерывный, круглосуточный
Маркировка
[Ex ia Ga] IIC
MTBF, ч
100 000
Прочность изоляции
3000 В / мин между неискробезопасными частями, 1500 В/мин между искробезопасными и неискробезопасными частями
Сопротивление изоляции
100 мОм вход/выход /питание
Шина питания
Питание по шине в группе до 16-ти модулей, соединитель шины питания в комплекте
Настройка
DIP переключатели на лицевой панели
Применение
Допускается подключение к искробезопасному электрооборудованию, установленному в зоне 0 с опасными г
Потребляемая мощность
1,0 Вт
Тип подключения
Винтовой зажим
Длина упаковки (мм.)
120
Ширина упаковки (мм.)
22
Вес упаковки (гр.)
165
Длина, 1 шт. (мм.)
118
Ширина, 1 шт. (мм.)
12.5
Вес, 1 шт. (гр.)
115
Сертификат соответствия ТР ТС 012/2010
ЕАЭС RU C-RU.АЖ58. В.03553-23
Сертификат соответствия ТР ТС 020/2010
ЕАС-N-RU Д-RU.PA01.B.29949/23
Сертификат соответствия ГОСТ IEC 60947-5-6-2017 (Namur)
04ИДЮ026.RU.C00001
Госреестр СИ
192 540
АвалонЭлектроТех
