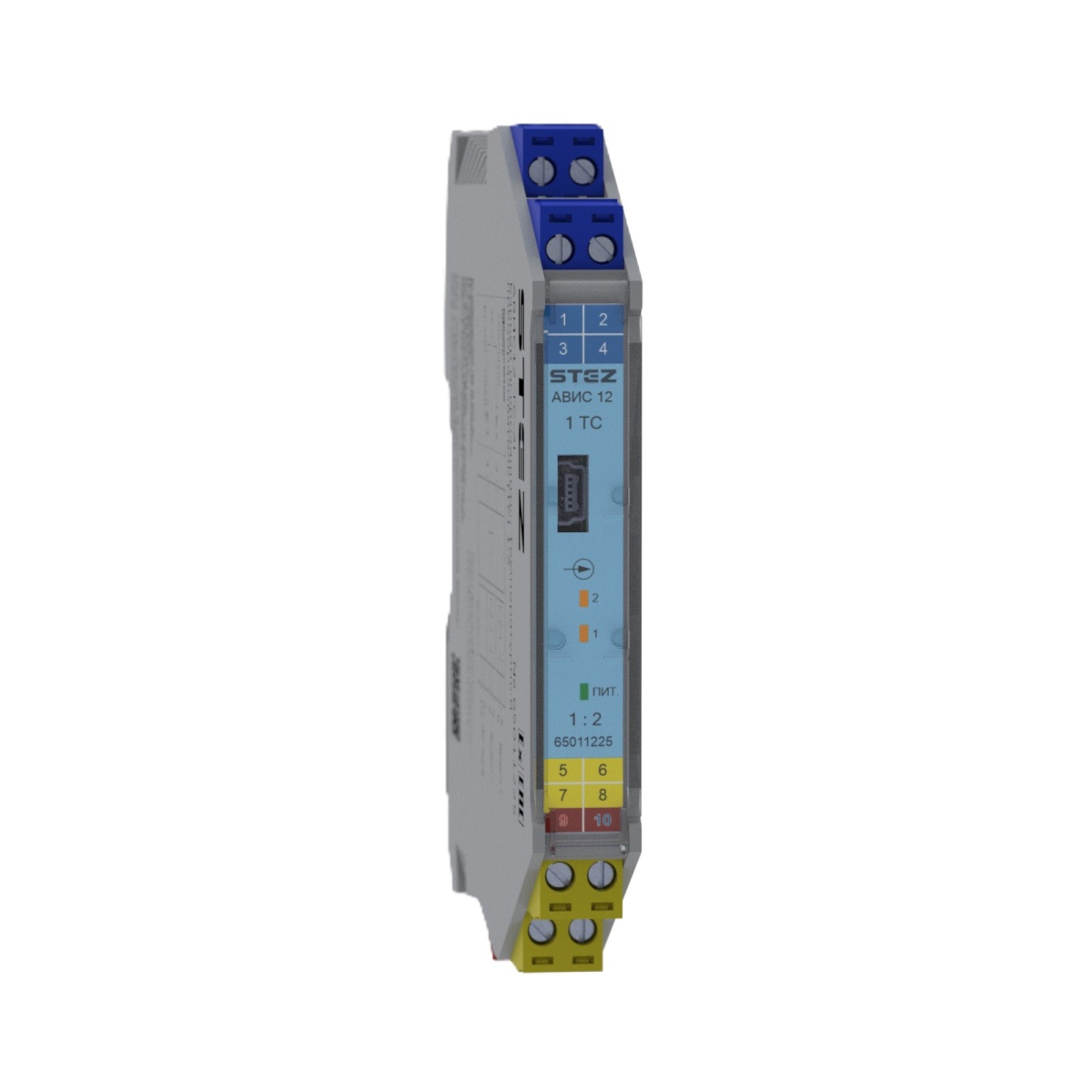

АВИС12-TC-2I, Барьер искрозащиты, преобразователь термопар
-
Артикул:65011225
-
Тип подключения:Винтовой зажим
-
Степень защиты:IP20
-
Тип монтажа:DIN рейка 35 мм

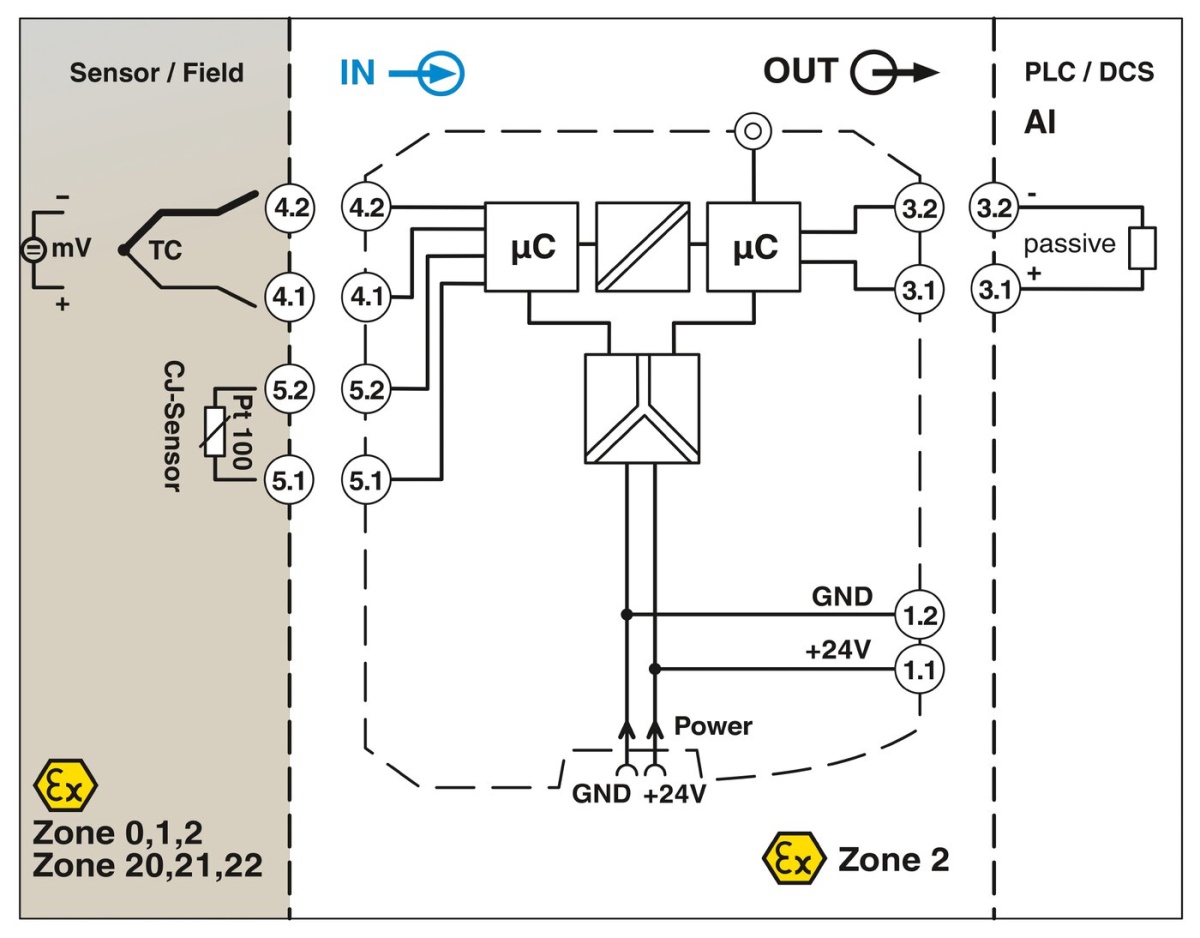

Барьер искрозащиты. Нормирующий измерительный преобразователь. Корпус 12,5 мм. Вход: [Ex ia] термопара: K, S, E, J, B, T, R, N, L. Выход: 2х4…20 мА, активный. Разветвитель. УПБ 2 (SIL2).
АВИС12-TC-2I, Барьер искрозащиты, преобразователь термопар
Короткое описание
Барьер искрозащиты, преобразователь термопар
Минимальный заказ
1
Норма упаковки
1
Сертификат соответствия ТР ТС 012/2010
ЕАЭС RU C-RU.АЖ58. В.03553-23
Сертификат соответствия ТР ТС 020/2010
ЕАС-N-RU Д-RU.PA01.B.29949/23
Сертификат соответствия ГОСТ Р МЭК 61508
С-ГС.004.ПР.01048
Уровень функциональной безопасности УПБ/SIL
УПБ2/SIL2
Госреестр СИ
192 540
Температура окружающей среды (при эксплуатации)
-20…+60 °C
MTBF, ч
100 000
Прочность изоляции
3000 В / мин между неискробезопасными частями, 1500 В/мин между искробезопасными и неискробезопасными частями
Сопротивление изоляции
100 мОм вход/выход /питание
Шина питания
Питание по шине в группе до 16-ти модулей, соединитель шины питания в комплекте
Настройка
Интерфейс ПК (разъем мини USB на лицевой панели) через адаптер 65000175 USB-A-M-PROG-ADR
Применение
Допускается подключение к искробезопасному электрооборудованию, установленному в зоне 0 с опасными г
Потребляемая мощность
1,8 Вт
Высота
110
Ширина
12,5
Глубина
118
Материал корпуса
PC
Длина снятия изоляции
7 мм
Момент затяжки
0.5 Нм
Тип подключения
Винтовой зажим
Сечение провода
0,2мм2 – 2,5мм2
Температура окружающей среды (хранение/транспорт)
-40…+80 °C
Степень защиты
IP20
Допустимая отн. влажность воздуха (при эксплуатации)
10…95% без образования конденсата
Температура окружающей среды (эксплуатация)
-20…+60 °C
Электрическая прочность
3000 В / мин между неискробезопасными частями, 1500 В/мин между искробезопасными и неискробезопасным
Тип монтажа
DIN рейка 35 мм
Указания по эксплуатации
Эксплуатация Барьера искрозащиты осуществляется при температуре от -20°C до +80°C и влажности воздух
Указание по ЭМС
В соответствии с ГОСТ Р МЭК 61326-1-2014, ГОСТ IEC 61326-3-1-2015
Диапазон входных напряжений
20…35 В DC
Тип входного сигнала
Термопара
Входное номинальное напряжение UN
24 В DC
Кол-во входов
1
Индикация рабочего напряжения
Зеленый
Количество входов
1
Тип выходного сигнала
Постоянный ток 4…20 мА, Активный
Макс. сопротивление нагрузки активного выхода
650 Ом
Режим работы
Непрерывный, круглосуточный
Маркировка
[Ex ia Ga] IIC
