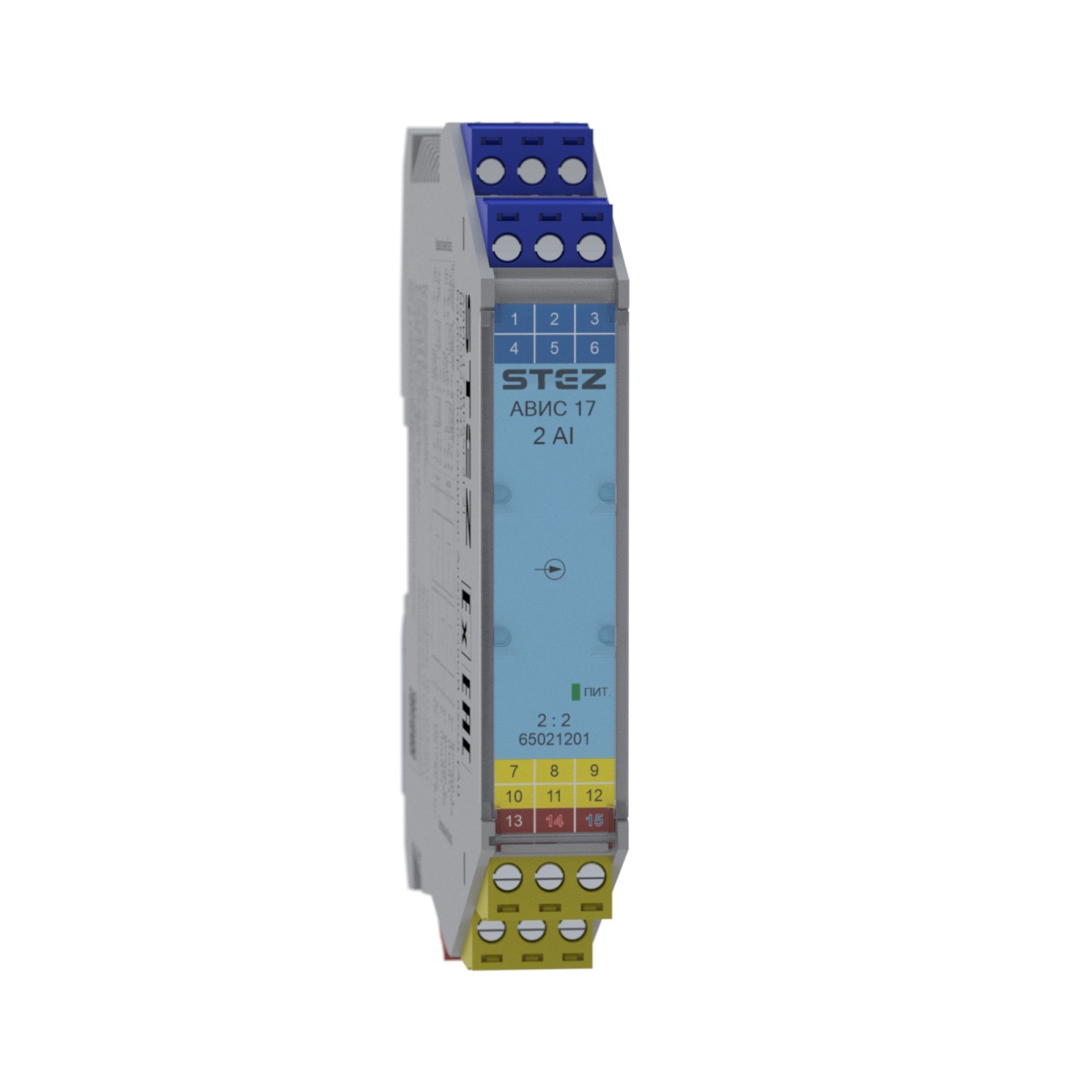

АВИС17-RPSSI-2I-2I, Барьер искрозащиты, преобразователь входных аналоговых сигналов
-
Артикул:65021201
-
Тип подключения:Винтовой зажим
-
Степень защиты:IP20

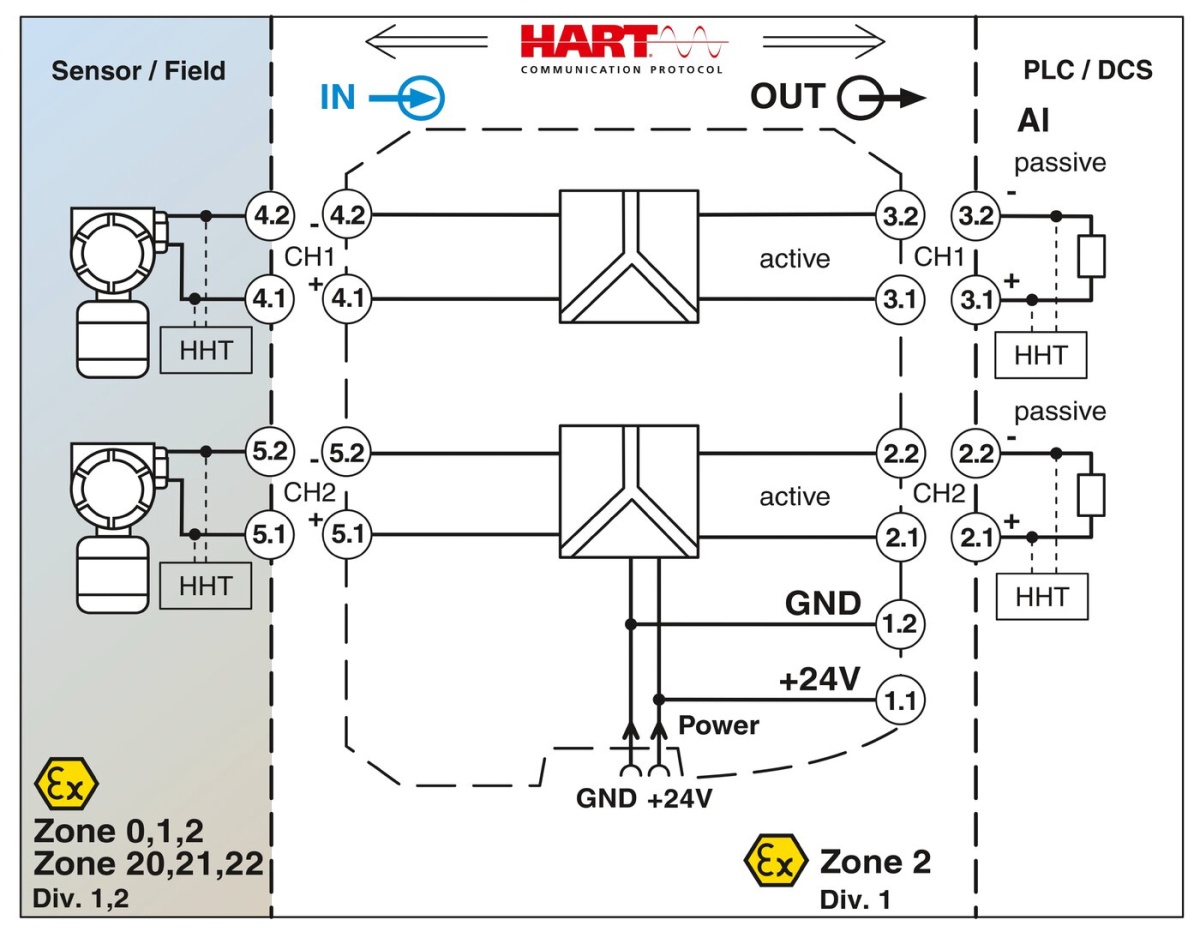

Барьер искрозащиты. Разделительный усилитель входного аналогового сигнала. Корпус 17,5 мм. Вход: [Ex ia] 2 х 4…20 мА (активный, пассивный). Выход: 2 х 4…20 мА (активный, пассивный). HART-прозрачный. 2-канальный. УПБ 2 (SIL2)
Гарантия: 5 лет
Барьер искрозащиты. Разделительный усилитель входного аналогового сигнала. Корпус 17,5 мм. Вход: [Ex ia] 2 х 4…20 мА (активный, пассивный). Выход: 2 х 4…20 мА (активный, пассивный). HART-прозрачный. 2-канальный. УПБ 2 (SIL2)
Короткое описание
Барьер искрозащиты, преобразователь входных аналоговых сигналов
Минимальный заказ
1
Норма упаковки
1
Высота
110
Ширина
17,5
Температура окружающей среды (при эксплуатации)
-20…+60 °C
Длина снятия изоляции
7 мм
Тип подключения
Винтовой зажим
Сечение провода
0,2мм2 – 2,5мм2
Температура окружающей среды (хранение/транспорт)
-40…+80 °C
Степень защиты
IP20
Температура окружающей среды (эксплуатация)
-20…+60 °C
Электрическая прочность
3000 В / мин между неискробезопасными частями, 1500 В/мин между искробезопасными и неискробезопасным
Указания по эксплуатации
Эксплуатация Барьера искрозащиты осуществляется при температуре от -20°C до +80°C и влажности воздух
Тип входного сигнала
Постоянный ток 4…20 мА, 2-проводный активный/пассивный, 3-проводный, HART
Входное номинальное напряжение UN
24 В DC
Кол-во входов
2
Индикация рабочего напряжения
Зеленый
Тип выходного сигнала
Постоянный ток 4…20 мА, Активный/Пассивный
Макс. сопротивление нагрузки активного выхода
650 Ом
Режим работы
Непрерывный, круглосуточный
MTBF, ч
100 000
Прочность изоляции
3000 В / мин между неискробезопасными частями, 1500 В/мин между искробезопасными и неискробезопасными частями
Сопротивление изоляции
100 мОм вход/выход /питание
Шина питания
Питание по шине в группе до 16-ти модулей, соединитель шины питания в комплекте
Тип подключения
Винтовой зажим
Длина упаковки (мм.)
120
Ширина упаковки (мм.)
29
Высота упаковки (мм.)
113
Вес упаковки (гр.)
165
Длина, 1 шт. (мм.)
118
Ширина, 1 шт. (мм.)
17.5
Высота, 1 шт. (мм.)
108
Вес, 1 шт. (гр.)
135
Сертификат соответствия ТР ТС 012/2010
ЕАЭС RU C-RU.АЖ58. В.03553-23
Сертификат соответствия ТР ТС 020/2010
ЕАС-N-RU Д-RU.PA01.B.29949/23
Сертификат соответствия ГОСТ Р МЭК 61508
С-ГС.004.ПР.01048
Уровень функциональной безопасности УПБ/SIL
УПБ2/SIL2
Госреестр СИ
192 540
