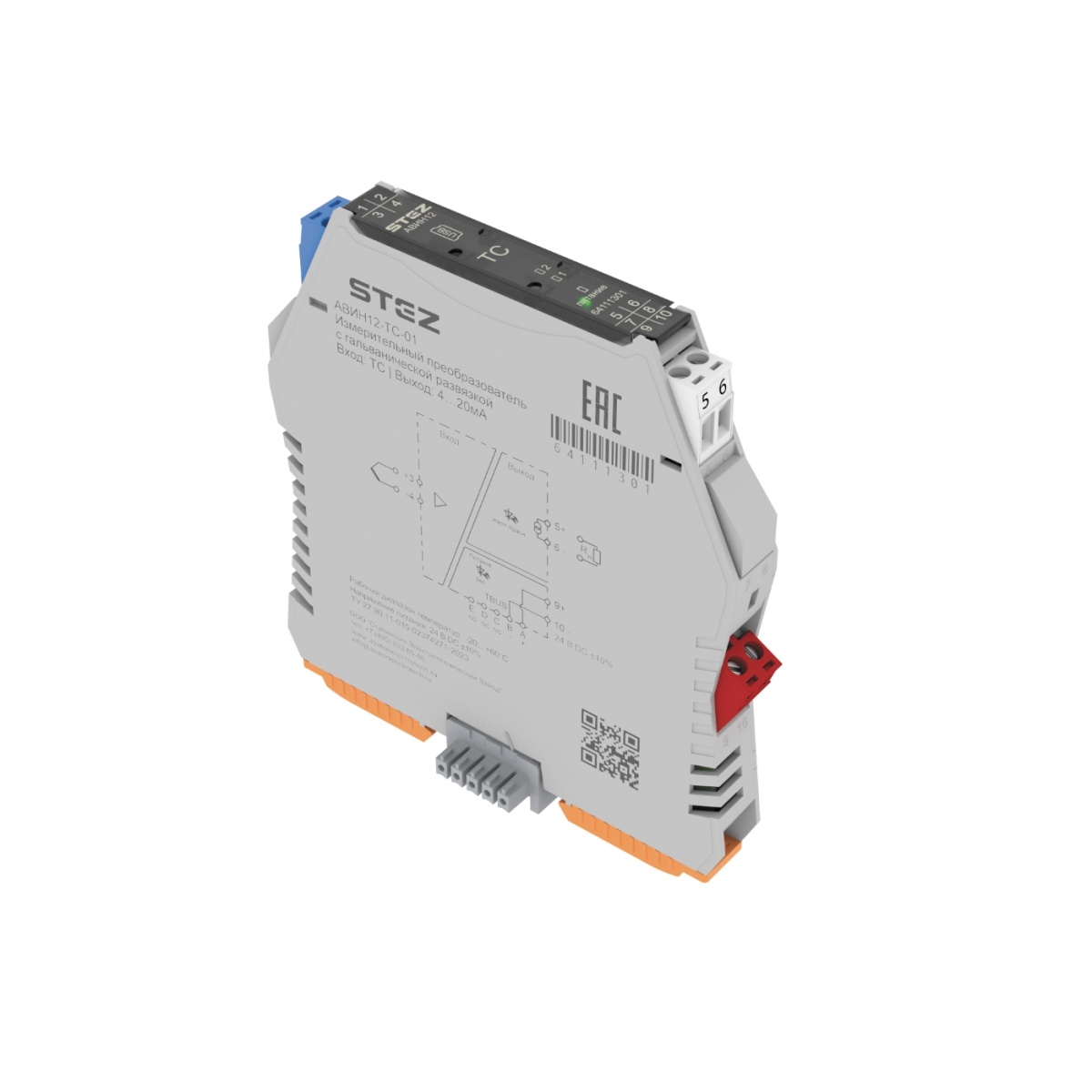

АВИН12-TC-01, Преобразователь термопары
-
Артикул:64111301
-
Тип подключения:Винтовой зажим
-
Степень защиты:IP20
-
Тип монтажа:DIN рейка 35 мм

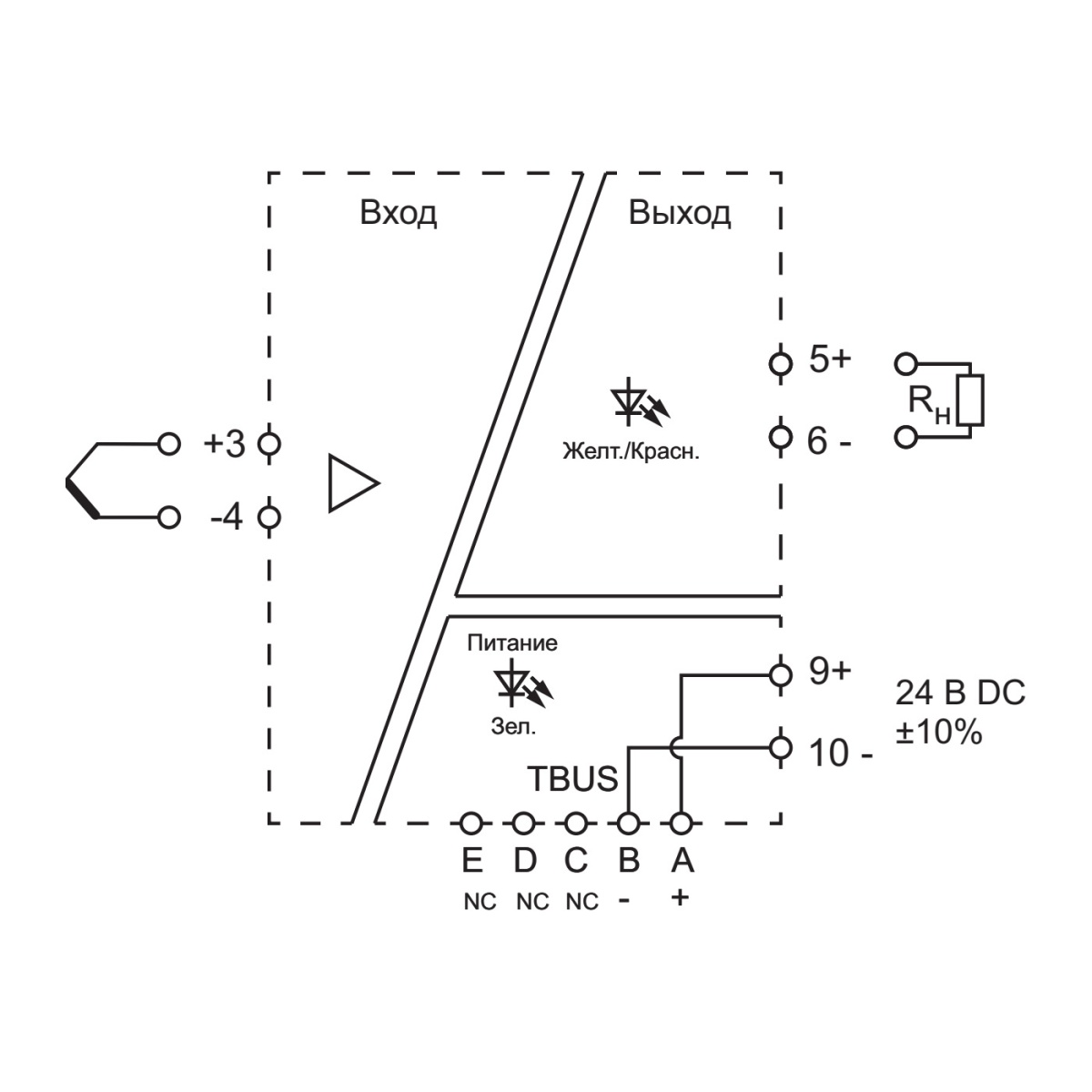

Нормирующий измерительный преобразователь. Корпус 12,5 мм. Вход: термопара: K, S, E, J, B, T, R, N, L. Выход: 4…20 мА (активный). 1-канальный.
АВИН12-TC-01, Преобразователь термопары
Страна производства - РОССИЯ
Короткое описание
Преобразователь термопары
Минимальный заказ
1
Норма упаковки
1
ETIM 8.0
EC002919
Тип подключения
Винтовой зажим
Материал корпуса
PC
Температура окружающей среды (при эксплуатации)
-20…+60 °C
Сопротивление изоляции
100 мОм вход/выход /питание
Шина питания
Питание по шине в группе до 16-ти модулей, соединитель шины питания в комплекте
Настройка
Интерфейс ПК (разъем мини USB на лицевой панели) через адаптер 65000175 USB-A-M-PROG-ADR
Потребляемая мощность
1,3 Вт
Длина
108
Ширина
12,5
Глубина
116
Материал корпуса
PC
Длина снятия изоляции
7 мм
Момент затяжки
0.5 Нм
Тип подключения
Винтовой зажим
Сечение провода
0,2мм2 – 2,5мм2
Температура окружающей среды (хранение/транспорт)
-40…+80 °C
Степень защиты
IP20
Допустимая отн. влажность воздуха (при эксплуатации)
10…95% без образования конденсата
Электрическая прочность
Вход-выход-питание 2000 В / мин
Тип монтажа
DIN рейка 35 мм
Указания по эксплуатации
Эксплуатация преобразователя осуществляется при температуре от -20°C до +60°C и влажности воздуха до
Указание по ЭМС
В соответствии с ГОСТ Р МЭК 61326-1-2014, ГОСТ IEC 61326-3-1-2015
Диапазон входных напряжений
22…26 В DC
Входное номинальное напряжение UN
24 В DC
Индикация рабочего напряжения
Зеленый
Количество входов
1
Тип выходного сигнала
Постоянный ток 4…20 мА, Активный
Макс. сопротивление нагрузки активного выхода
650 Ом
Время отклика
100 мс
Режим работы
Непрерывный, круглосуточный
Страна происхождения
RU
Вес/шт. (без упаковки)
111 гр
Длина упаковки (мм.)
120
Ширина упаковки (мм.)
22
Высота упаковки (мм.)
113
Вес упаковки (гр.)
165
Длина, 1 шт. (мм.)
118
Ширина, 1 шт. (мм.)
12.5
Высота, 1 шт. (мм.)
108
Вес, 1 шт. (гр.)
115
