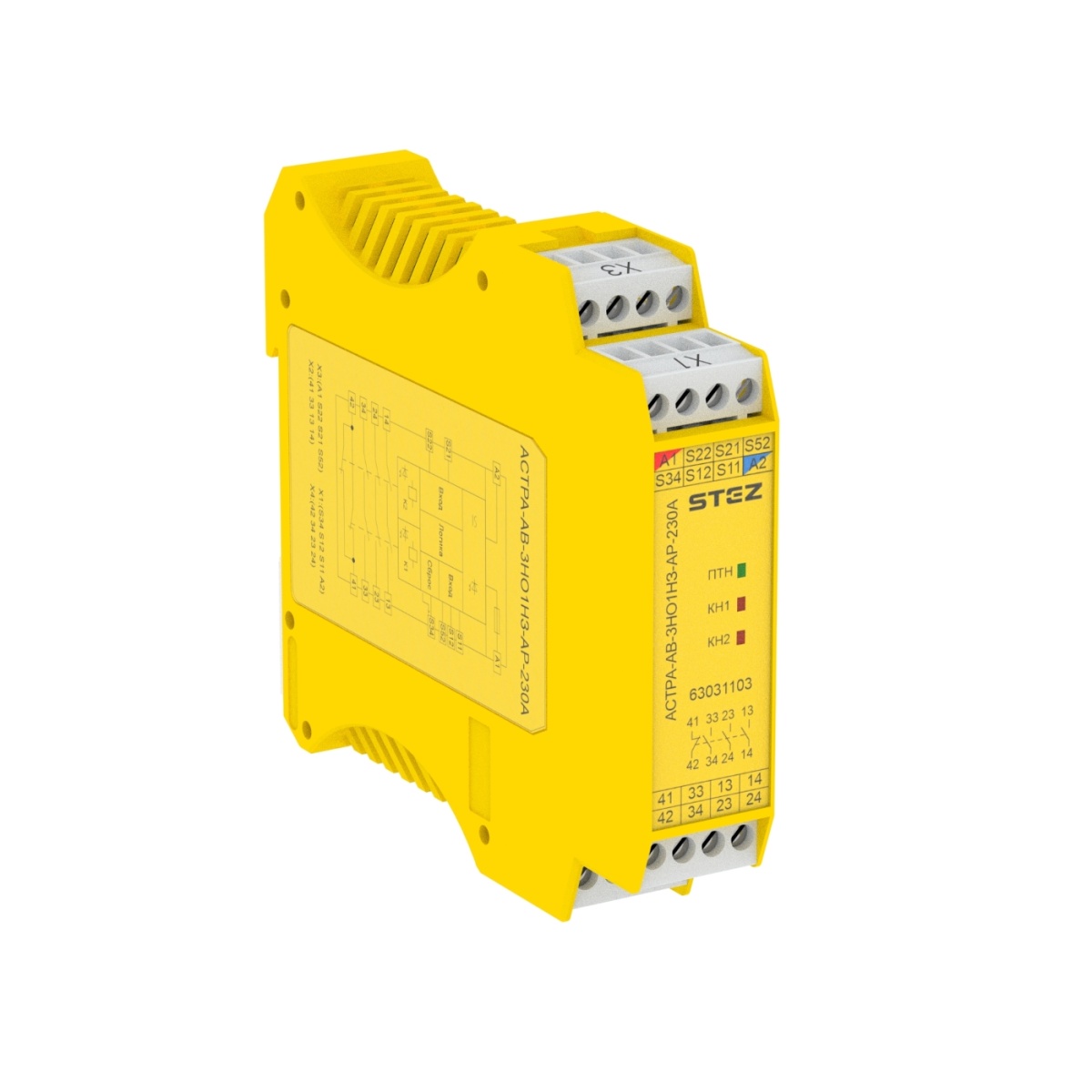

АСТРА-АВ-3НО1НЗ-АР-230A, Реле безопасности
-
Артикул:63031103
-
Тип подключения:Винтовые зажимы
-
Степень защиты:IP20
-
Тип монтажа:DIN-рейка, 35 мм
Реле безопасности для подключения кнопок аварийного останова, тросовых аварийных выключателей, концевых выключателей калиток защитных ограждений. 230 AC, 3хНО, 1хНЗ
АСТРА-АВ-3НО1НЗ-АР-230A, Реле безопасности
Гарантия: 1 год
Реле безопасности для подключения кнопок аварийного останова, тросовых аварийных выключателей, концевых выключателей калиток защитных ограждений. 230 AC, 3хНО, 1хНЗ
Короткое описание
Реле безопасности
Минимальный заказ
1
Норма упаковки
1
ETIM 8.0
EC001449
Категория перенапряжения
III
Тип подключения
Винтовые зажимы
Материал корпуса
Полиамид
Температура окружающей среды (при эксплуатации)
-20…+60 °C
SIL (УПБ)
SIL3 (УПБ 3)
Номинальное напряжение
250 В AC
Высота
114,5 мм
Ширина
22,5 мм
Глубина
99 мм
Материал корпуса
Полиамид
Номинальное напряжение
250 В AC
Сечение гибкого провода
0,2...2,5 мм²
Сечение жесткого провода
0,2...2,5 мм²
Длина снятия изоляции
7 мм
Момент затяжки
0,5...0,6 Нм
Тип подключения
Винтовые зажимы
Температура окружающей среды (хранение/транспорт)
-40…+85 °C
Степень защиты
IP20
Допустимая отн. влажность воздуха (при эксплуатации)
10…90 %
Категория по перенапряжению
III
Уровень загрязненности
2
Номинальное напряжение изоляции
250 В AC
Номинальное импульсное напряжение
6000 В (1.2/50мкс)
Диэлектрическая прочность изоляции
1500 В AC, 1 мин
Воздушные зазоры и расстояния утечки
ГОСТ IEC 60947-1-2017
Тип монтажа
DIN-рейка, 35 мм
Монтажное положение
вертикальное или горизонтальное
Указание по ЭМС
ГОСТ IEC 60947-1-2017, ГОСТ 30804.6.2-2013 (IEC 61000-6-2:2005),
ГОСТ IEC 61000-6-4-2016
Указания по применению
Выключатели аварийного останова: концевые выключатели защитных ограждений, кнопки
аварийного остан
Диапазон входных напряжений
100...230 В AC
Входное номинальное напряжение UN
230 В AC
Индикация рабочего напряжения
Зелёный индикатор
Диапазон значений времени возврата, типовой
30 мс
Типовой входной ток при UN
50 мА (24 В DC)
Количество входов
2
Тип коммутационного контакта
3хНО, 1хНЗ
Макс. ток продолжительной нагрузки
5 А
Долговечность механическая
10х7 циклов
Максимальное напряжение переключения
5A/250 В, 5A/24 В
Вес/шт. (без упаковки)
159 гр.
Номер артикула
63031103
Длина упаковки (мм.)
120
Ширина упаковки (мм.)
29
Высота упаковки (мм.)
113
Длина, 1 шт. (мм.)
114.5
Ширина, 1 шт. (мм.)
22.5
Высота, 1 шт. (мм.)
99
EAC
RU C-RU.HA16.B.01859/24
Описание продукта
Реле безопасности для подключения кнопок аварийного останова, тросовых аварийных
выключателей, кон
