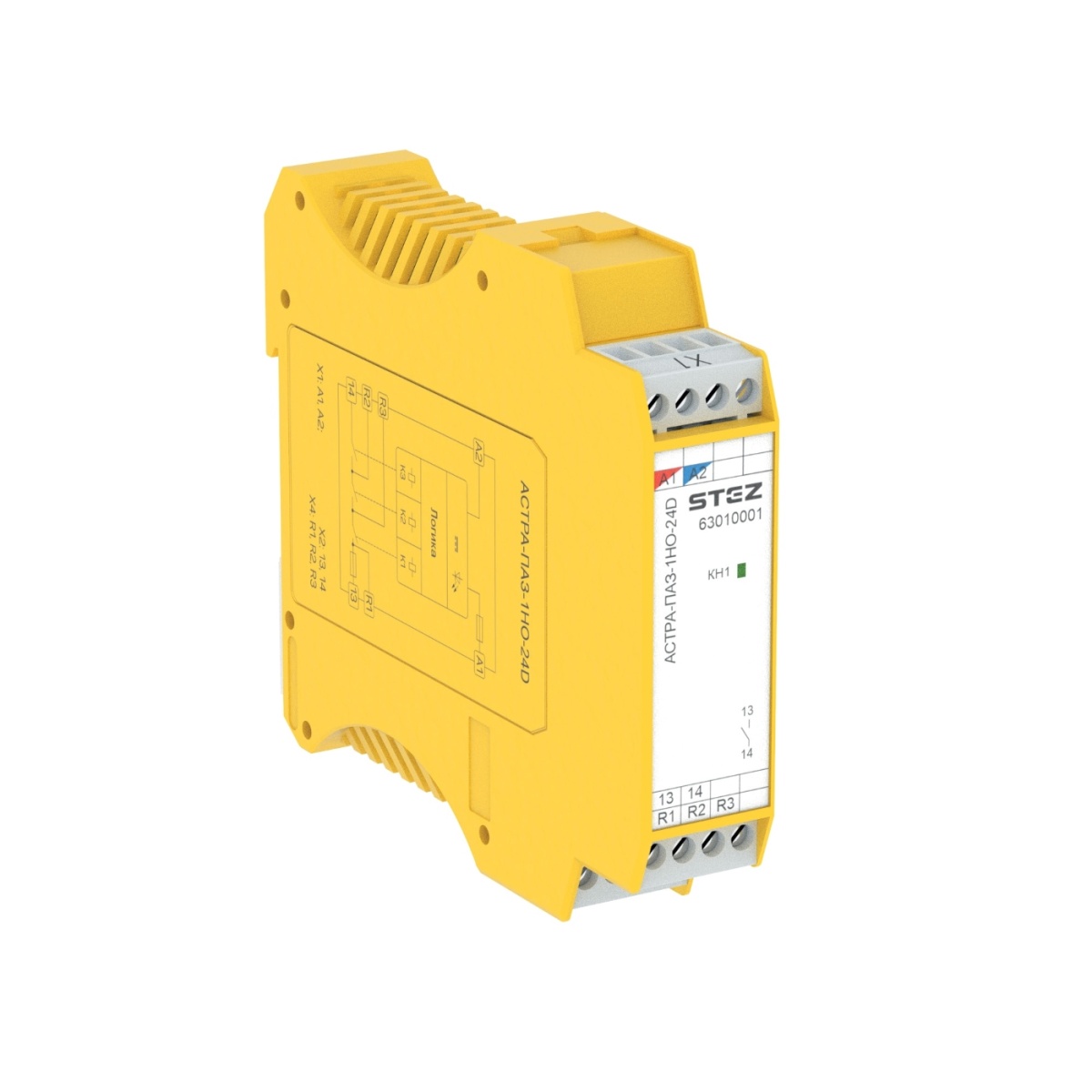

АСТРА-ПАЗ-1НО-24D, Реле сопряжения
-
Артикул:63010001
-
Тип подключения:Винтовые зажимы
Модули сопряжения для безопасного включения 24 В DC, 1хНО
Гарантия: 1 год
Модуль сопряжения для безопасного отключения 24 В DC, 1хНО
Короткое описание
Реле сопряжения
Минимальный заказ
1
Норма упаковки
1
ETIM 8.0
EC001449
Категория перенапряжения
III
Тип подключения
Винтовые зажимы
SIL (УПБ)
SIL3 (УПБ 3)
Номинальное напряжение
250 В AC
Ширина
22,5 мм
Глубина
99 мм
Номинальное напряжение
250 В AC
Сечение гибкого провода
0,2...2,5 мм²
Сечение жесткого провода
0,2...2,5 мм²
Длина снятия изоляции
7 мм
Момент затяжки
0,5...0,6 Нм
Тип подключения
Винтовые зажимы
Допустимая отн. влажность воздуха (при эксплуатации)
10…90 %
Категория по перенапряжению
III
Уровень загрязненности
2
Номинальное напряжение изоляции
250 В AC
Номинальное импульсное напряжение
6000 В (1.2/50мкс)
Диэлектрическая прочность изоляции
1500 В AC, 1 мин
Воздушные зазоры и расстояния утечки
ГОСТ IEC 60947-1-2017
Монтажное положение
вертикальное или горизонтальное
Указание по ЭМС
ГОСТ IEC 60947-1-2017, ГОСТ 30804.6.2-2013 (IEC 61000-6-2:2005),
ГОСТ IEC 61000-6-4-2016
Указания по применению

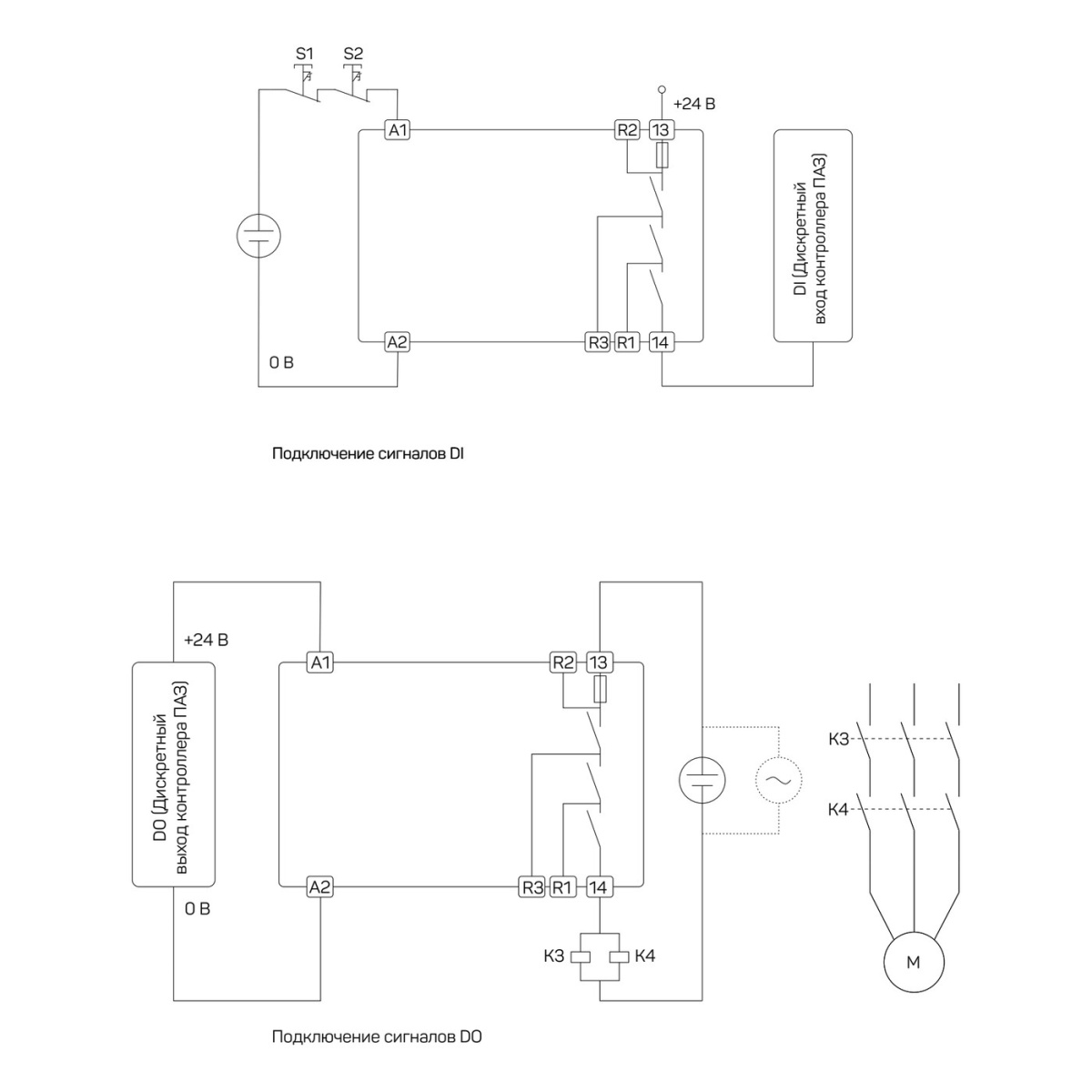

Сопряжение устройств безопасности и контроллеров ПАЗ
Диапазон входных напряжений
20...35 В DС
Входное номинальное напряжение UN
24 В DC
Индикация рабочего напряжения
Зелёный индикатор
Диапазон значений времени возврата, типовой
30 мс
Типовой входной ток при UN
35 мА (24 В DC)
Количество входов
1
Тип коммутационного контакта
1хНО
Макс. ток продолжительной нагрузки
5 А
Долговечность механическая
10х7 циклов
Максимальное напряжение переключения
5A/250 В, 5A/24 В
Вес/шт. (без упаковки)
178 гр.
Номер артикула
63010001
Длина упаковки (мм.)
130
Ширина упаковки (мм.)
30
Вес упаковки (гр.)
190
Длина, 1 шт. (мм.)
114.5
Ширина, 1 шт. (мм.)
22.5
Вес, 1 шт. (гр.)
140
EAC
RU C-RU.HA16.B.01859/24
Описание продукта
Модуль сопряжения ПАЗ для безопасного отключения и включения, 24 В DC, 1хНО
