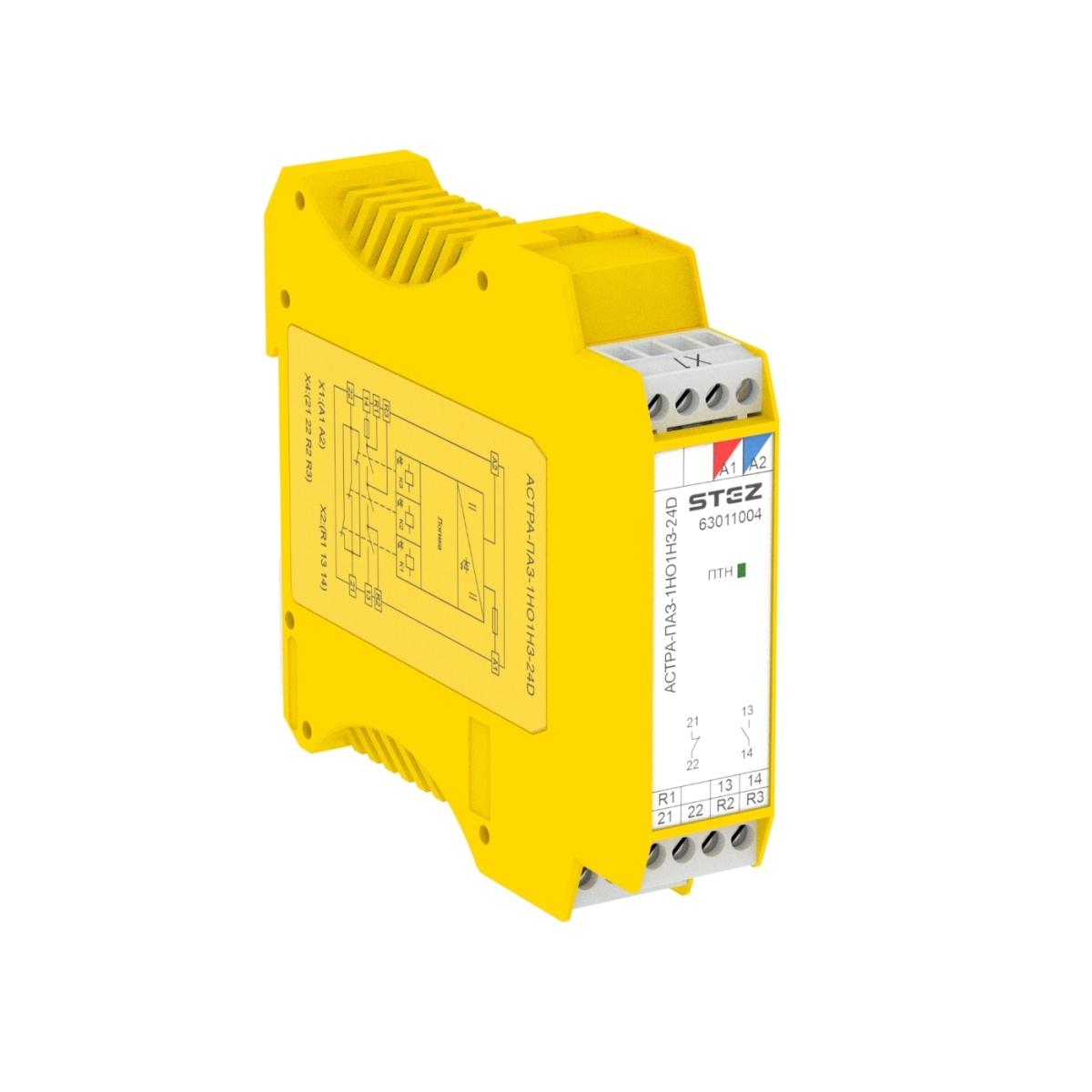

АСТРА-ПАЗ-1НО1НЗ-24D, Реле безопасности
-
Артикул:63011004
-
Тип подключения:Винтовые зажимы
-
Степень защиты:IP20
-
Тип монтажа:DIN-рейка, 35 мм
Модули сопряжения для безопасного включения 24 В DC, 1хНО, 1хНЗ
АСТРА-ПАЗ-1НО1НЗ-24D, Реле безопасности
Страна производства - РОССИЯ
Модули сопряжения для безопасного включения 24 В DC, 1хНО, 1хНЗ
Короткое описание
Реле сопряжения
Минимальный заказ
1
Норма упаковки
1
ETIM 8.0
EC001449
Категория перенапряжения
III
Тип подключения
Винтовые зажимы
Материал корпуса
Полиамид
Температура окружающей среды (при эксплуатации)
-20…+60 °C
SIL (УПБ)
SIL3 (УПБ 3)
Номинальное напряжение
250 В AC
Длина
114,5 мм
Ширина
22,5 мм
Глубина
99 мм
Материал корпуса
Полиамид
Номинальное напряжение
250 В AC
Сечение гибкого провода
0,2...2,5 мм²
Сечение жесткого провода
0,2...2,5 мм²
Длина снятия изоляции
7 мм
Момент затяжки
0,5...0,6 Нм
Тип подключения
Винтовые зажимы
Температура окружающей среды (хранение/транспорт)
-40…+85 °C
Степень защиты
IP20
Допустимая отн. влажность воздуха (при эксплуатации)
10…90 %
Категория по перенапряжению
III
Уровень загрязненности
2
Номинальное напряжение изоляции
250 В AC
Номинальное импульсное напряжение
6000 В (1.2/50мкс)
Диэлектрическая прочность изоляции
1500 В AC, 1 мин
Воздушные зазоры и расстояния утечки
ГОСТ IEC 60947-1-2017
Тип монтажа
DIN-рейка, 35 мм
Монтажное положение
вертикальное или горизонтальное
Указание по ЭМС
ГОСТ IEC 60947-1-2017, ГОСТ 30804.6.2-2013 (IEC 61000-6-2:2005),
ГОСТ IEC 61000-6-4-2016
Указания по применению

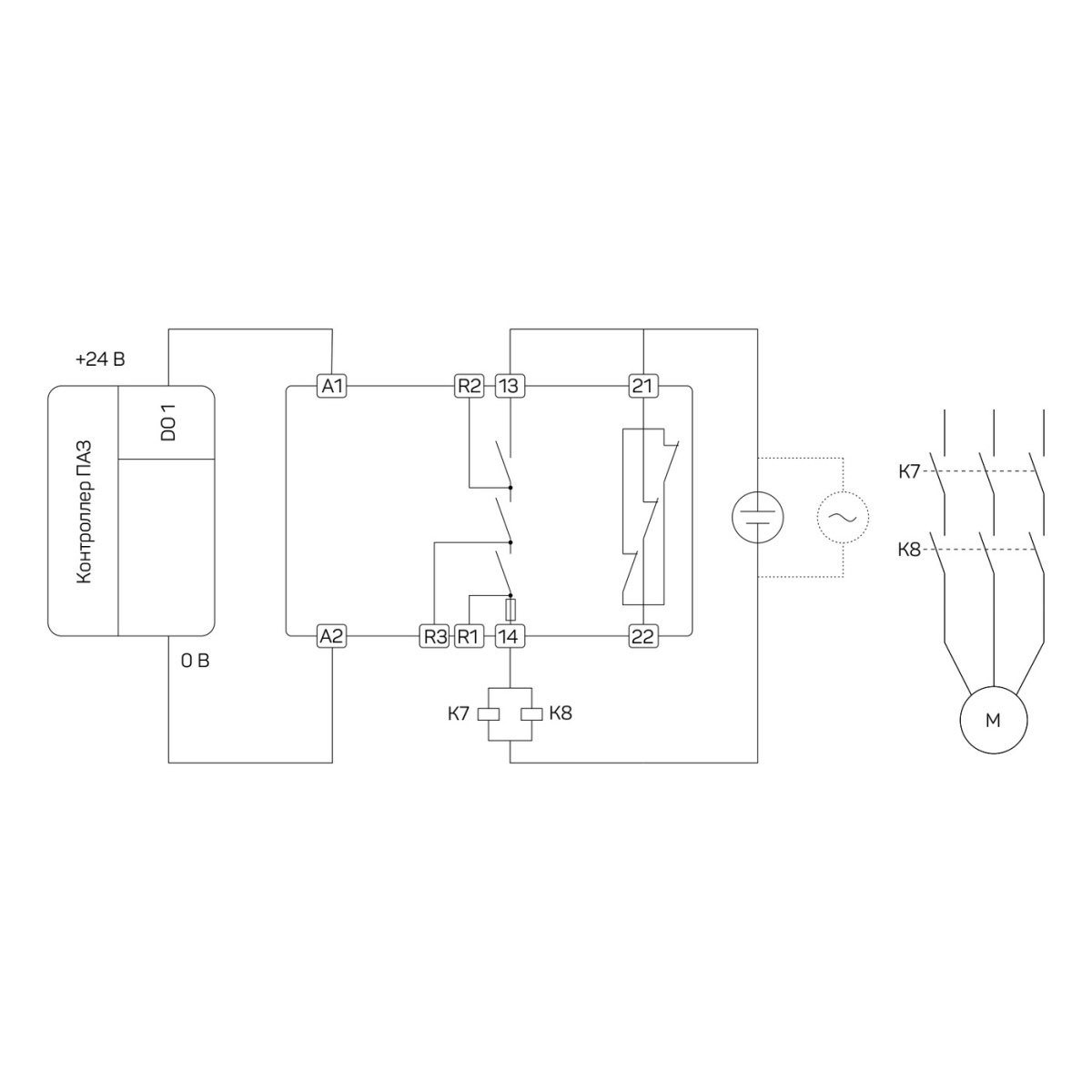

Сопряжение устройств безопасности и контроллеров ПАЗ
Диапазон входных напряжений
20...35 В DС
Входное номинальное напряжение UN
24 В DC
Индикация рабочего напряжения
Зелёный индикатор
Диапазон значений времени возврата, типовой
30 мс
Типовой входной ток при UN
60 мА (24 В DC)
Количество входов
1
Тип коммутационного контакта
1хНО, 1хНЗ
Макс. ток продолжительной нагрузки
5 А
Долговечность механическая
10х7 циклов
Максимальное напряжение переключения
5A/250 В, 5A/24 В
Страна происхождения
RU
Вес/шт. (без упаковки)
178 гр.
EAC
RU C-RU.HA16.B.01859/24
Описание продукта
Модуль сопряжения ПАЗ для безопасного отключения и включения, 24 В DC, 1хНО, 1хНЗ
