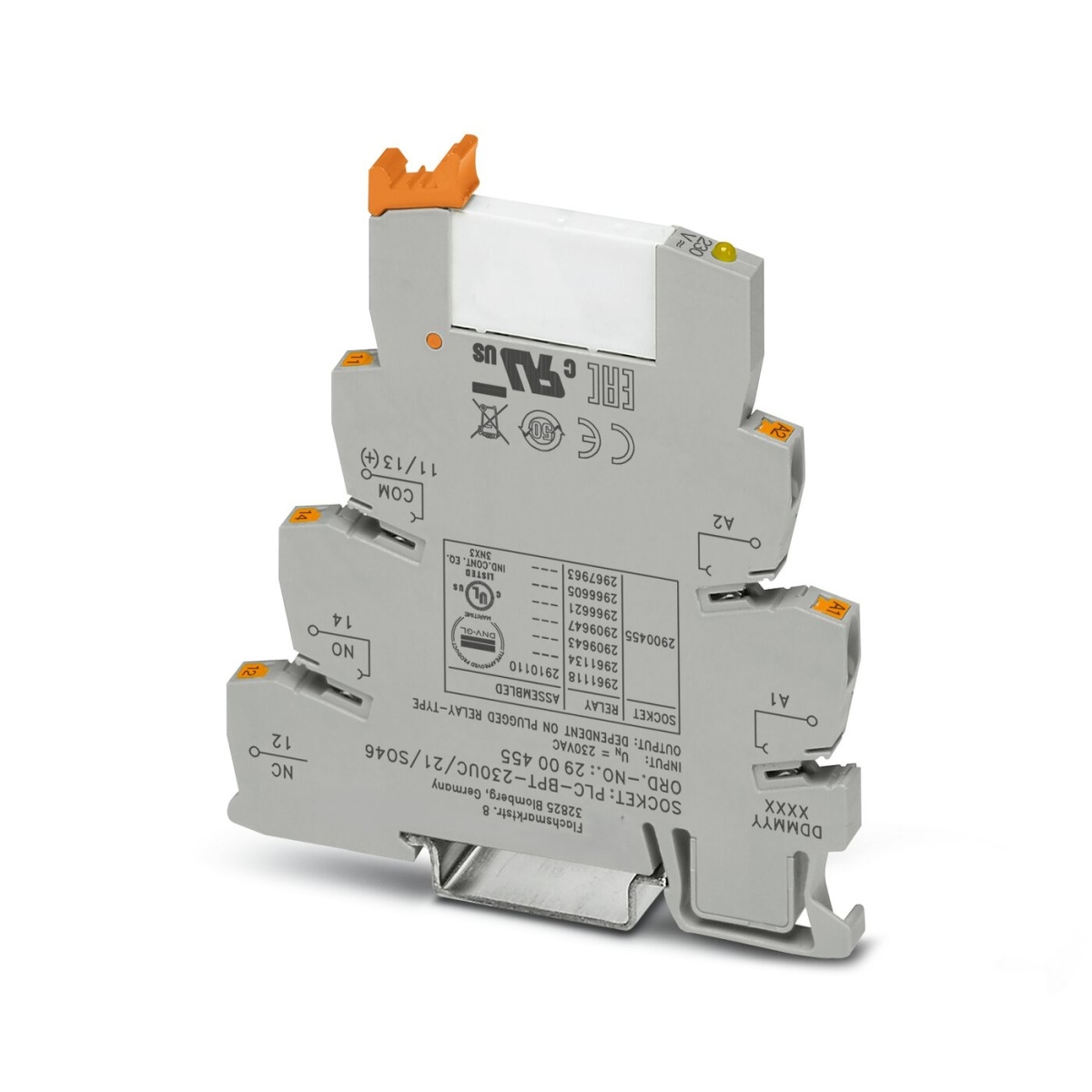

Реле в наборе: база реле PLC-BPT-230UC/21/SO46 + вставное реле HF41F/60-ZST / 60103001 (РПВМ-1-60D-1, Модуль релейный
-
Артикул:0-2910110
-
Тип подключения:Зажимы Push-in
-
Степень защиты:IP20 (Установочный блок реле)
-
Тип монтажа:Установка на монтажной рейке
Реле в наборе: база реле PLC-BPT-230UC/21/SO46 + вставное реле HF41F/60-ZST / 60103001 (РПВМ-1-60D-1, Модуль релейный
Страна производства - РОССИЯ
Реле в сборе, вход 230AC/DС, 1 контакт, 6А, с RC-фильтром.
База реле PLC-BPT-230UC/21/SO46 + вставное реле HF41F/60-ZST / 60103001 (РПВМ-1-60D-1)
Короткое описание
Модуль релейный
Минимальный заказ
10
Норма упаковки
10
Категория перенапряжения
III
Температура окружающей среды (при эксплуатации)
-40 °C ... 55 °C
Стандарты / нормативные документы
МЭК 60947-5-1
Применение
Помехоподавляющий фильтр
Испытание вредными газами
Испытание вредными газами
Высота
80 мм
Ширина
6,2 мм
Глубина
94 мм
Класс воспламеняемости согласно UL 94
V0 (Корпус)
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
0,2 мм² ... 2,5 мм² (Отдельный кабельный наконечник)
2x 0,5 мм² ... 1 мм² (Сдво
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Длина снятия изоляции
10 мм
Тип подключения
Зажимы Push-in
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
IP20 (Установочный блок реле)
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
2,3 Вт
Защитная схема
Мостиковый выпрямитель
Фильтр RCZ
Испытательное напряжение Обмотка/контакт
4 кВ AC (50 Гц, 1 мин., обмотка/контакт)
Тип монтажа
Установка на монтажной рейке
Монтажное положение
на выбор
Указания по монтажу
устанавливаются в ряд без промежутков
Указание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Диапазон входных напряжений
179,4 В AC/DC ... 264,5 В AC/DC
Входное номинальное напряжение UN
230 В AC
220 В DC
Типовой входной ток при UN
8,8 мА (50 Гц)
10 мА (60 Гц)
Коммутация
Коммутация
Режим работы
100 % ED
Тип коммутационного контакта
Одинарный контакт
Макс. ток продолжительной нагрузки
6 A
Долговечность механическая
2x 107 коммутационных циклов
Максимальное напряжение переключения
250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В
Минимальный коммутационный ток
10 мА (12 В)
Коммутационная способность
2 A (при 24 В, DC13)
0,2 A (при 110 В, DC13)
0,1 A (при 220 В, DC13)
3 A (при 24 В, AC15)
3 A (при 1
Исполнение контакта
1 переключающий контакт
Минимальное напряжение переключения
5 В (100 мА)
Индикатор состояния
LED желт.
Маркировка
ISA-S71.04. G3 Harsh Group
EN 60068-2-60
Расчетное напряжение изоляции
250 В AC
Страна происхождения
RU
Вес/шт. (без упаковки)
31,27 g
Вес/шт. (с упаковкой)
32,603 g
cULus Listed
-
