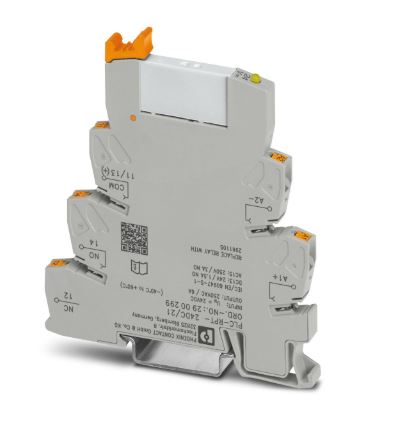

Реле в наборе: база реле PLC BPT-230UC/21 + вставное реле HF41F/60-ZST / 60103001 (РПВМ-1-60D-1), Модуль релейный
-
Артикул:0-2900305
-
Тип подключения:Зажимы Push-in
-
Степень защиты:RT III (Реле) IP20 (Установочный блок реле)
-
Тип монтажа:Установка на монтажной рейке
Реле в наборе: база реле PLC BPT-230UC/21 + вставное реле HF41F/60-ZST / 60103001 (РПВМ-1-60D-1), Модуль релейный
Страна производства - РОССИЯ
Технические данные
шт.
на сумму
19 410 ₽
без НДС
1 941 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Реле в сборе, вход 230AC/DС, 1 контакт, 6А
База реле PLC BPT-230UC/21 + вставное реле HF41F/60-ZST / 60103001 (РПВМ-1-60D-1)
Короткое описание
Модуль релейный
Минимальный заказ
10
Норма упаковки
10
Категория перенапряжения
III
Тип подключения
Зажимы Push-in
Температура окружающей среды (при эксплуатации)
-40 °C ... 55 °C
Стандарты / нормативные документы
МЭК 60947-5-1
Применение
Универсальный
Испытание вредными газами
Испытание вредными газами
Длина
80 мм
Ширина
6,2 мм
Глубина
94 мм
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
0,2 мм² ... 2,5 мм² (Отдельный кабельный наконечник)
2x 0,5 мм² ... 1 мм² (Сдво
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Длина снятия изоляции
10 мм
Тип подключения
Зажимы Push-in
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
RT III (Реле)
IP20 (Установочный блок реле)
Условия окружающей среды
Условия окружающей среды
Макс. мощность потерь при номинальных условиях
0,74 Вт
Защитная схема
Мостиковый выпрямитель; Мостиковый выпрямитель
Испытательное напряжение Обмотка/контакт
4 кВ AC (50 Гц, 1 мин., обмотка/контакт)
Тип монтажа
Установка на монтажной рейке
Монтажное положение
на выбор
Указания по монтажу
устанавливаются в ряд без промежутков
Указания по эксплуатации
Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3),
Указание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Диапазон входных напряжений
179,4 В AC ... 264,5 В AC (20 °C)
171,6 В DC ... 253 В DC (20 °C)
Входное номинальное напряжение UN
230 В AC
220 В DC
Индикация рабочего напряжения
LED желт.
Типовой входной ток при UN
3,2 мА (при UN = 230 В AC)
3 мА (при UN = 220 В DC)
Коммутация
Коммутация
Режим работы
100 % ED
Тип коммутационного контакта
Одинарный контакт
Макс. ток продолжительной нагрузки
6 A
Долговечность механическая
2x 107 коммутационных циклов
Максимальное напряжение переключения
250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В
Минимальный коммутационный ток
10 мА (12 В)
Коммутационная способность
2 A (при 24 В, DC13)
0,2 A (при 110 В, DC13)
0,1 A (при 220 В, DC13)
3 A (при 24 В, AC15)
3 A (при 1
Исполнение контакта
1 переключающий контакт
Минимальное напряжение переключения
5 В (100 мА)
Страна происхождения
RU
Вес/шт. (без упаковки)
31,27 g
Вес/шт. (с упаковкой)
36,32 g
cULus Listed
-
Электро-Профи
АвалонЭлектроТех
