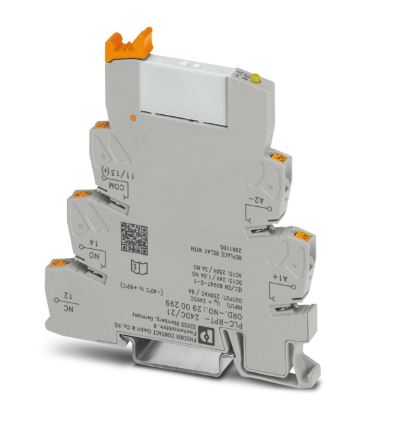

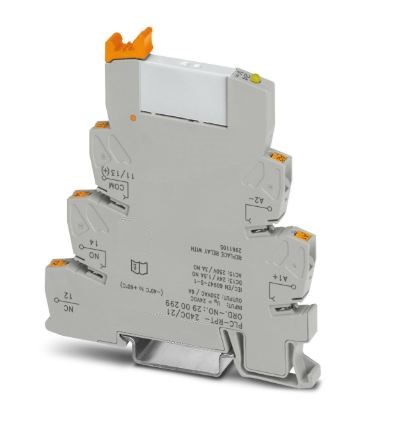

Реле в наборе: база реле PLC-BPT-24DC/21 + вставное реле HF41F/24-ZST / 60103000 (РПВМ-1-24D-1), Модуль релейный
-
Артикул:0-2900299
-
Тип подключения:Зажимы Push-in
-
Степень защиты:RT III (Реле) IP20 (Установочный блок реле)
-
Тип монтажа:Установка на монтажной рейке
Реле в наборе: база реле PLC-BPT-24DC/21 + вставное реле HF41F/24-ZST / 60103000 (РПВМ-1-24D-1), Модуль релейный
Страна производства - РОССИЯ
Реле в сборе, вход 24DС, 1 контакт, 6А.
База реле PLC-BPT-24DC/21 + вставное реле HF41F/24-ZST / 60103000 (РПВМ-1-24D-1)
Короткое описание
Модуль релейный
Минимальный заказ
10
Норма упаковки
10
Категория перенапряжения
III
Температура окружающей среды (при эксплуатации)
-40 °C ... 70 °C (см. Изменение хар-к)
Стандарты / нормативные документы
МЭК 60947-5-1
Применение
Универсальный
Высота
80 мм
Ширина
6,2 мм
Глубина
94 мм
Класс воспламеняемости согласно UL 94
V0 (Корпус)
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
0,2 мм² ... 2,5 мм² (Отдельный кабельный наконечник)
2x 0,5 мм² ... 1 мм² (Сдво
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Длина снятия изоляции
10 мм
Тип подключения
Зажимы Push-in
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
RT III (Реле)
IP20 (Установочный блок реле)
Условия окружающей среды
Условия окружающей среды
Макс. мощность потерь при номинальных условиях
0,22 Вт
Защитная схема
Защита от переполюсовки; Диод защиты от переполюсовки
Безынерционный диод; Безынерционный диод
Испытательное напряжение Обмотка/контакт
4 кВ AC (50 Гц, 1 мин., обмотка/контакт)
Тип монтажа
Установка на монтажной рейке
Монтажное положение
на выбор
Указания по монтажу
устанавливаются в ряд без промежутков
Указания по эксплуатации
Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3),
Указание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Диапазон входных напряжений
18,5 В DC ... 33,6 В DC (20 °C)
Входное номинальное напряжение UN
24 В DC
Индикация рабочего напряжения
LED желт.
Типовой входной ток при UN
9 мА
Коммутация
Коммутация
Режим работы
100 % ED
Тип коммутационного контакта
Одинарный контакт
Макс. ток продолжительной нагрузки
6 A
Долговечность механическая
2x 107 коммутационных циклов
Максимальное напряжение переключения
250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В
Минимальный коммутационный ток
10 мА (12 В)
Коммутационная способность
2 A (при 24 В, DC13)
0,2 A (при 110 В, DC13)
0,1 A (при 220 В, DC13)
3 A (при 24 В, AC15)
3 A (при 1
Исполнение контакта
1 переключающий контакт
Минимальное напряжение переключения
5 В (100 мА)
Страна происхождения
RU
Вес/шт. (без упаковки)
32,466 g
Вес/шт. (с упаковкой)
35,2 g
GTIN
4046356506991
cUL Listed
ID допуска: FILE E 172140
cULus Listed
-
