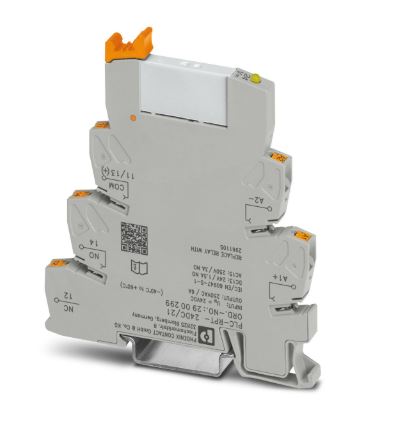

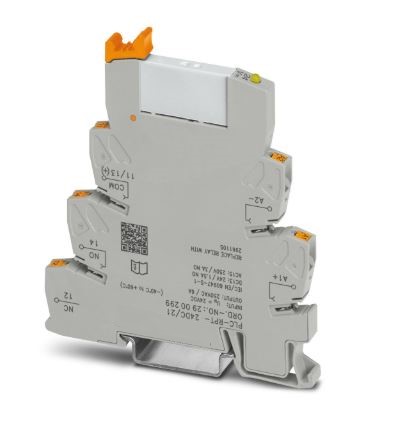

Реле в наборе: база реле PLC-BSC-24DC/21 + вставное реле HF41F/24-ZST / 60103000 (РПВМ-1-24D-1), Модуль релейный
-
Артикул:0-2966171
-
Тип подключения:Винтовые зажимы
-
Степень защиты:RT III (Реле) IP20 (Установочный блок реле) ≥ IP54 (Место установки)
-
Тип монтажа:Установка на монтажной рейке
Реле в наборе: база реле PLC-BSC-24DC/21 + вставное реле HF41F/24-ZST / 60103000 (РПВМ-1-24D-1), Модуль релейный
Страна производства - РОССИЯ
Реле в сборе, вход 24 DС, 1 контакт, 6А.
База реле 2966016 - PLC-BSC- 24DC/21 + вставное реле HF41F/24-ZST / 60103000 (PПВМ-1-24D-1)
Короткое описание
Модуль релейный
Минимальный заказ
10
Норма упаковки
10
Категория перенапряжения
III
Температура окружающей среды (при эксплуатации)
-40 °C ... 70 °C (см. Изменение хар-к)
Стандарты / нормативные документы
МЭК 60947-5-1
Применение
Универсальный
Испытание вредными газами
Испытание вредными газами
Высота
80 мм
Ширина
6,2 мм
Глубина
94 мм
Класс воспламеняемости согласно UL 94
V0 (Корпус)
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
0,2 мм² ... 2,5 мм² (Отдельный кабельный наконечник)
2x 0,5 мм² ... 1,5 мм² (Сд
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Длина снятия изоляции
8 мм
Момент затяжки
0,6 Нм ... 0,8 Нм
Тип подключения
Винтовые зажимы
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
RT III (Реле)
IP20 (Установочный блок реле)
≥ IP54 (Место установки)
Условия окружающей среды
Условия окружающей среды
Макс. мощность потерь при номинальных условиях
0,22 Вт

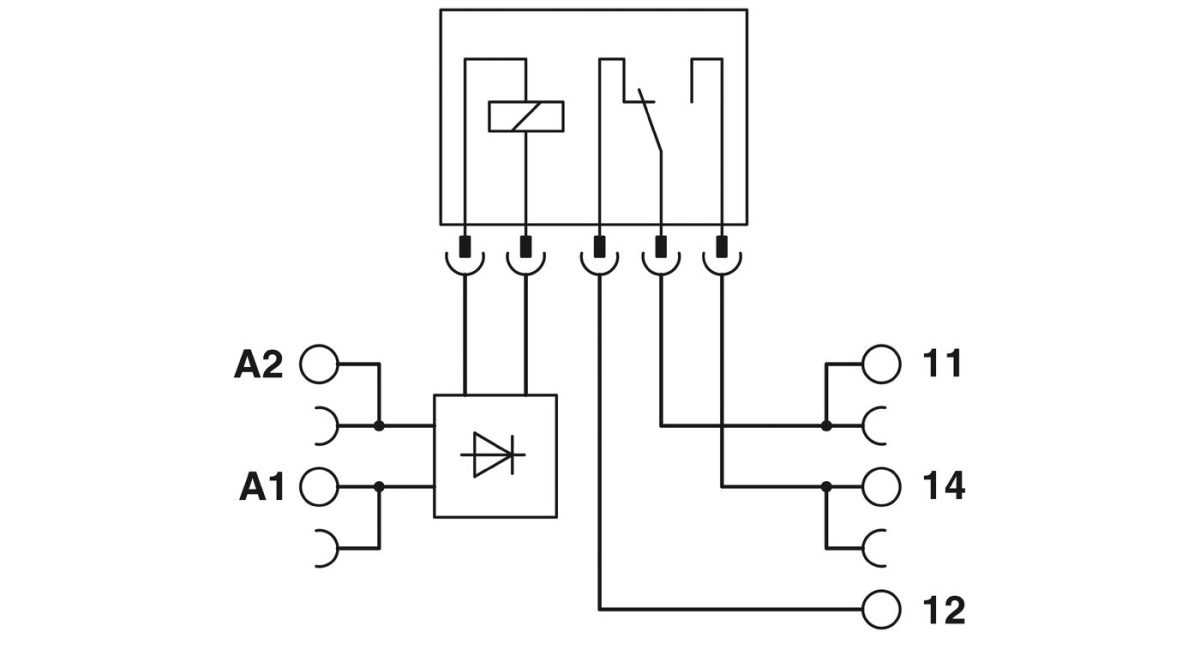

Защитная схема
Защита от переполюсовки; Диод защиты от переполюсовки
Безынерционный диод; Безынерционный диод
Испытательное напряжение Обмотка/контакт
4 кВ AC (50 Гц, 1 мин., обмотка/контакт)
Тип монтажа
Установка на монтажной рейке
Резьба винтов
M3
Монтажное положение
на выбор
Указания по монтажу
устанавливаются в ряд без промежутков
Указания по эксплуатации
Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3),
Указание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Диапазон входных напряжений
18,5 В DC ... 33,6 В DC (20 °C)
Входное номинальное напряжение UN
24 В DC
Индикация рабочего напряжения
LED желт.
Типовой входной ток при UN
9 мА
Коммутация
Коммутация
Режим работы
100 % ED
Тип коммутационного контакта
Одинарный контакт
Макс. ток продолжительной нагрузки
6 A
Долговечность механическая
2x 107 коммутационных циклов
Максимальное напряжение переключения
250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В
Минимальный коммутационный ток
10 мА (12 В)
Коммутационная способность
2 A (при 24 В, DC13)
0,2 A (при 110 В, DC13)
0,1 A (при 220 В, DC13)
3 A (при 24 В, AC15)
3 A (при 1
Исполнение контакта
1 переключающий контакт
Минимальное напряжение переключения
5 В (100 мА)
Страна происхождения
RU
Вес/шт. (без упаковки)
31,06 g
Вес/шт. (с упаковкой)
39,82 g
