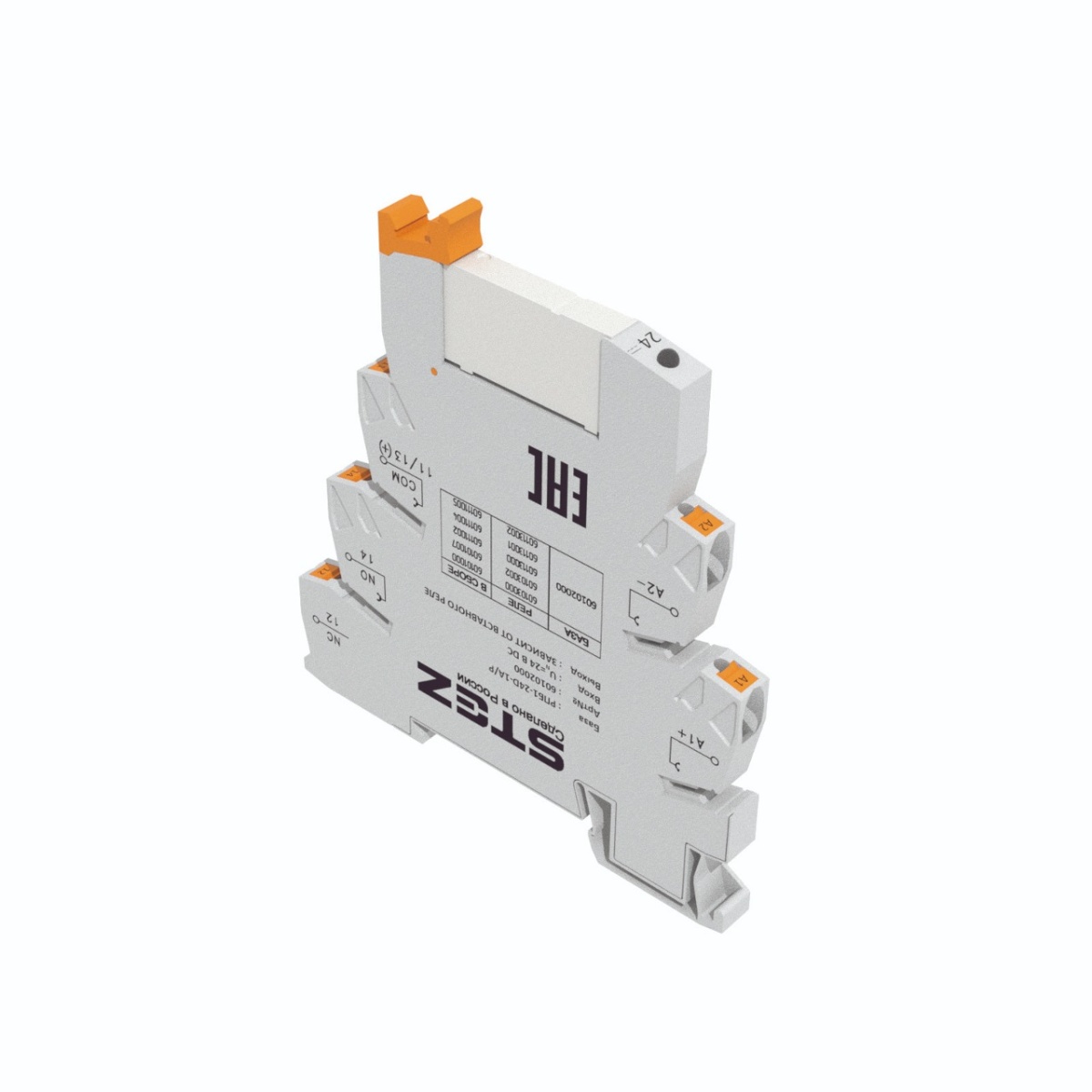

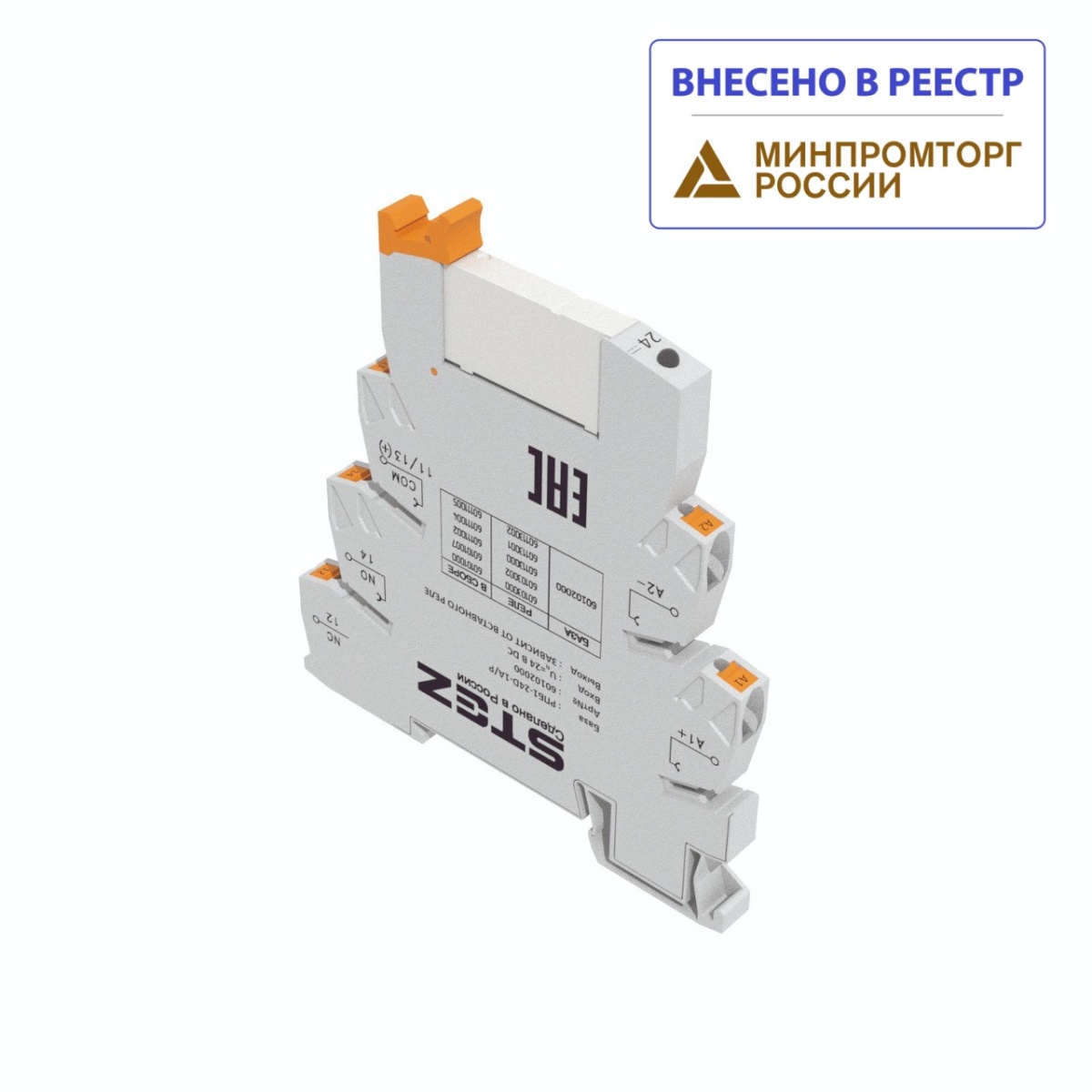

РПМ-1-230A-1C/P, Реле в сборе, 230АС/DC, 1 контакт, RC-фильтр
-
Артикул:60101029
-
Тип подключения:Клеммы Push-in
-
Степень защиты:IP20 (База реле)
-
Тип монтажа:Установка на монтажной рейке
Выпуск изделия ожидается во 2м квартале 2025 года
РПМ-1-230A-1C/P, Реле в сборе, 230АС/DC, 1 контакт, RC-фильтр
Страна производства - РОССИЯ
Реле в сборе, Uвх= 230 В AC/DC, 1 контакт, 6 А, мостовой выпрямитель, RC-фильтр, LED
Короткое описание
Реле в сборе, 230АС/DC, 1 контакт, RC-фильтр
Минимальный заказ
10
Норма упаковки
10
ETIM 8.0
EC001437
ECLASS-11.0
27371601
Категория перенапряжения
III
Время возврата, максимальное
15 мс
Время срабатывания, максимальное
7 мс
Тип подключения
Клеммы Push-in
Материал корпуса
PA 6.6
Температура окружающей среды (при эксплуатации)
-40 °C … +85 °C
Стандарты / нормативные документы
МЭК 60947-5-1
Применение
Универсальное
Испытание вредными газами
Испытание вредными газами
Высота
80 мм
Ширина
6,2 мм
Глубина
94 мм
Материал корпуса
PA 6.6
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,2 мм2 – 2,5 мм2
Сечение жесткого провода
0,2 мм2 – 2,5 мм2
Длина снятия изоляции
10 мм
Тип подключения
Клеммы Push-in
Температура окружающей среды (хранение/транспорт)
-50 °C ... 85 °C
Степень защиты
IP20 (База реле)
Условия окружающей среды
Условия окружающей среды
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 85 %
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
2,3 Вт

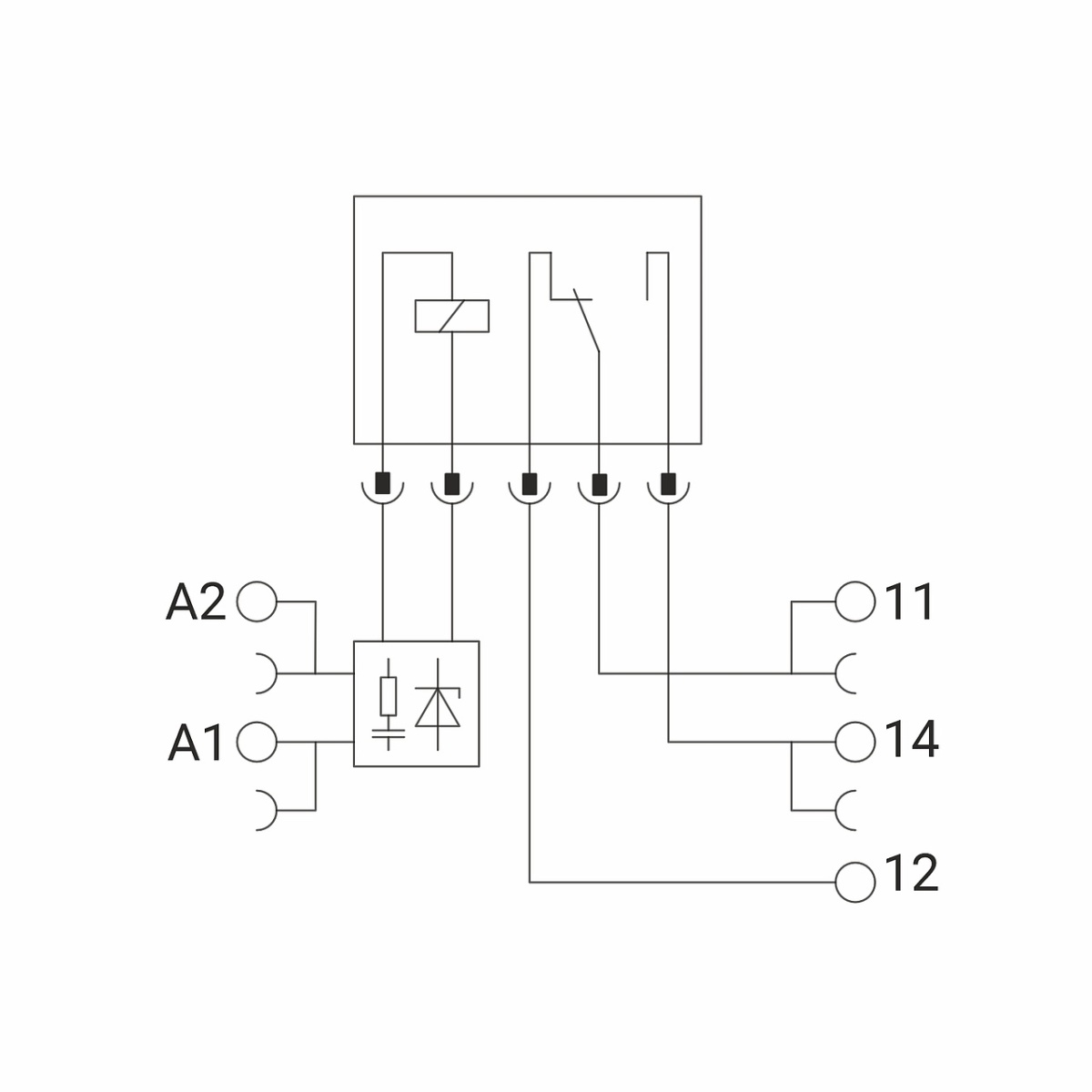

Защитная схема
Мостиковый выпрямитель; RC-фильтр
Испытательное напряжение Обмотка/контакт
4 кВ AC (50 Гц, 1 мин., обмотка/контакт)
Испытательное напряжение Контакт/контакт
1 кВ AC (50 Гц, 1 мин., контакт/контакт)
Тип монтажа
Установка на монтажной рейке
Монтажное положение
на выбор
Указания по монтажу
устанавливаются в ряд без промежутков
Диапазон входных напряжений
179,4 В AC ... 264,5 В AC (20 °C)
171,6 В DC ... 253 В DC (20 °C)
Входное номинальное напряжение UN
230 В AC
220 В DC
Индикация рабочего напряжения
LED желт.
Типовой входной ток при UN
3,5 мА
Напряжение на катушке
60 В DC
Коммутация
Коммутация
Режим работы
100 % ED
Макс. ток продолжительной нагрузки
3 А
Долговечность механическая
1 x 107 коммутационных циклов
Максимальное напряжение переключения
400 В AC / 300 В DC
Минимальный коммутационный ток
10 мА (12 В)
Логика работы контактов
с одним устойчивым положением
Коммутационная способность
2 A (при 24 В, DC13)
0,2 A (при 110 В, DC13)
0,1 A (при 220 В, DC13)
3 A (при 24 В, AC15)
3 A (при 1
Исполнение контакта
1 переключающий контакт
Минимальное напряжение переключения
5 В DC
Индикатор состояния
LED желт.
Страна происхождения
RU
Вес/шт. (без упаковки)
31,27 g
Вес/шт. (с упаковкой)
32,603 g
Длина упаковки (мм.)
68
Ширина упаковки (мм.)
86
Высота упаковки (мм.)
95
Вес упаковки (гр.)
400
Длина, 1 шт. (мм.)
94
Ширина, 1 шт. (мм.)
6.2
Высота, 1 шт. (мм.)
80
Вес, 1 шт. (гр.)
32.47
EAC
ID допуска: RU*C-DE.*08.B.00010
cUL Listed
ID допуска: FILE E 172140
cULus Listed
-
