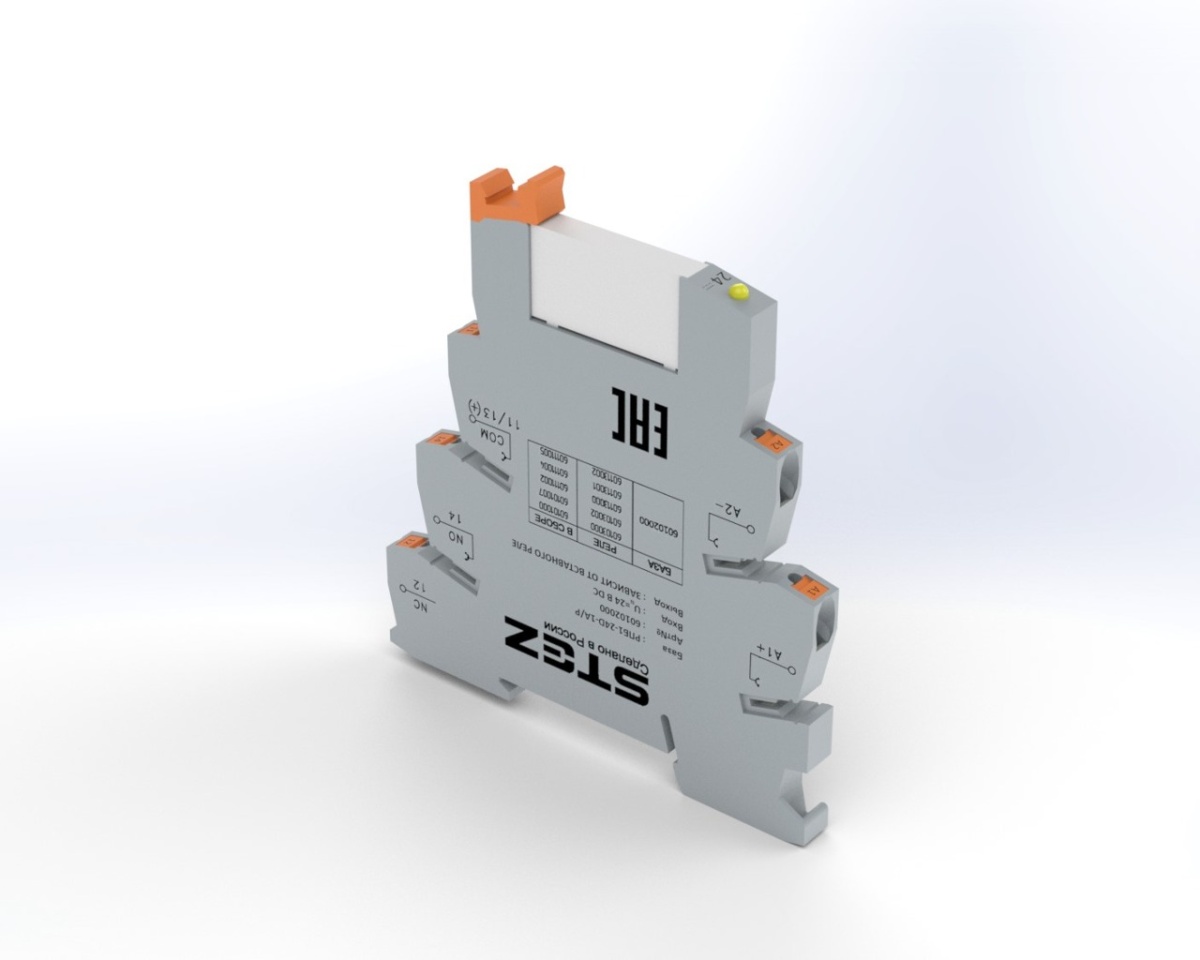

РПМ-1-24D-1A/P-3, Реле в сборе, 24DС, 1 контакт
-
Артикул:60101040
-
Тип подключения:Клеммы Push-in
-
Степень защиты:IP20 (База реле)
-
Тип монтажа:Установка на монтажной рейке
Реле в сборе, Uвх=24 В DC, 1 контакт, 3 А, защитный диод, LED
РПМ-1-24D-1A/P-3, Реле в сборе, 24DС, 1 контакт
Страна производства - РОССИЯ
Реле в сборе, Uвх=24 В DC, 1 контакт, 3 А, защитный диод, LED
Короткое описание
Реле в сборе, 24DС, 1 контакт
Минимальный заказ
10
Норма упаковки
10
ETIM 8.0
EC001437
Категория перенапряжения
III
Время возврата, максимальное
8 мс
Время срабатывания, максимальное
8 мс
Тип подключения
Клеммы Push-in
Материал корпуса
PA 6.6
Температура окружающей среды (при эксплуатации)
-40 °C … +85 °C
Применение
Универсальное
Испытание вредными газами
Испытание вредными газами
Длина
80 мм
Ширина
6,2 мм
Глубина
94 мм
Материал корпуса
PA 6.6
Сечение гибкого провода
0,2 мм2 – 2,5 мм2
Сечение жесткого провода
0,2 мм2 – 2,5 мм2
Длина снятия изоляции
10 мм
Тип подключения
Клеммы Push-in
Температура окружающей среды (хранение/транспорт)
-50 °C ... 85 °C
Степень защиты
IP20 (База реле)
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 85 %
Защитная схема
Защита от переполюсовки; безынерционный диод
Испытательное напряжение Обмотка/контакт
4 кВ AC (50 Гц, 1 мин., обмотка/контакт)
Испытательное напряжение Контакт/контакт
1 кВ AC (50 Гц, 1 мин., контакт/контакт)
Тип монтажа
Установка на монтажной рейке
Монтажное положение
на выбор
Указания по монтажу
устанавливаются в ряд без промежутков
Диапазон входных напряжений
18 В DC ... 36 В DC (20 °C)
Входное номинальное напряжение UN
24 В DC
Индикация рабочего напряжения
LED желт.
Типовой входной ток при UN
7 мА
Напряжение на катушке
24 В DC
Макс. ток продолжительной нагрузки
3 А
Долговечность механическая
1 x 107 коммутационных циклов
Максимальное напряжение переключения
400 В AC / 300 В DC
Минимальный коммутационный ток
10 мА (12 В)
Логика работы контактов
с одним устойчивым положением
Исполнение контакта
1 переключающий контакт
Минимальное напряжение переключения
5 В DC
Страна происхождения
RU
Вес/шт. (без упаковки)
32,466 g
Вес/шт. (с упаковкой)
35,2 g
Длина упаковки (мм.)
68
Ширина упаковки (мм.)
86
Высота упаковки (мм.)
95
Вес упаковки (гр.)
400
Длина, 1 шт. (мм.)
94
Ширина, 1 шт. (мм.)
6.2
Высота, 1 шт. (мм.)
80
Вес, 1 шт. (гр.)
32.5
