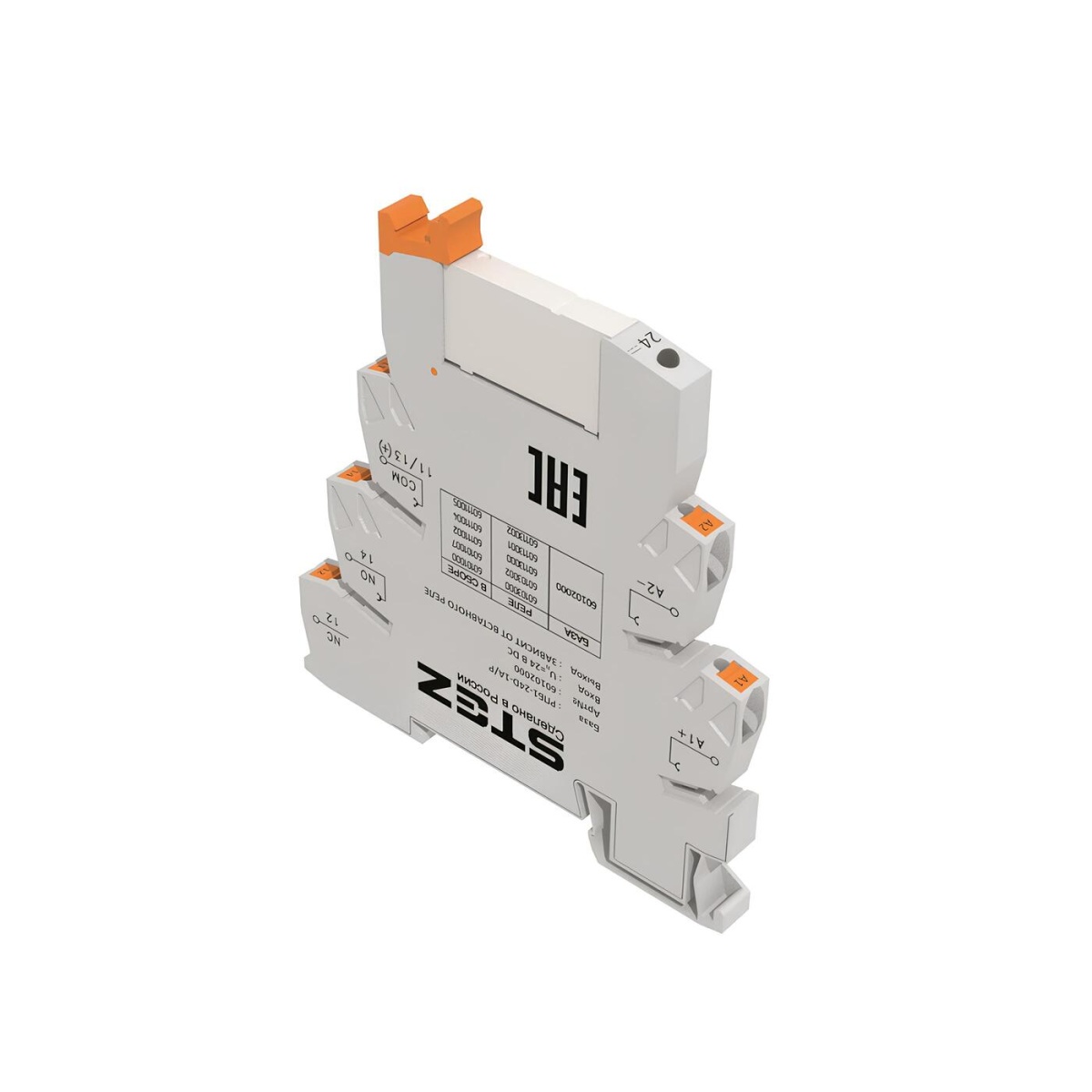

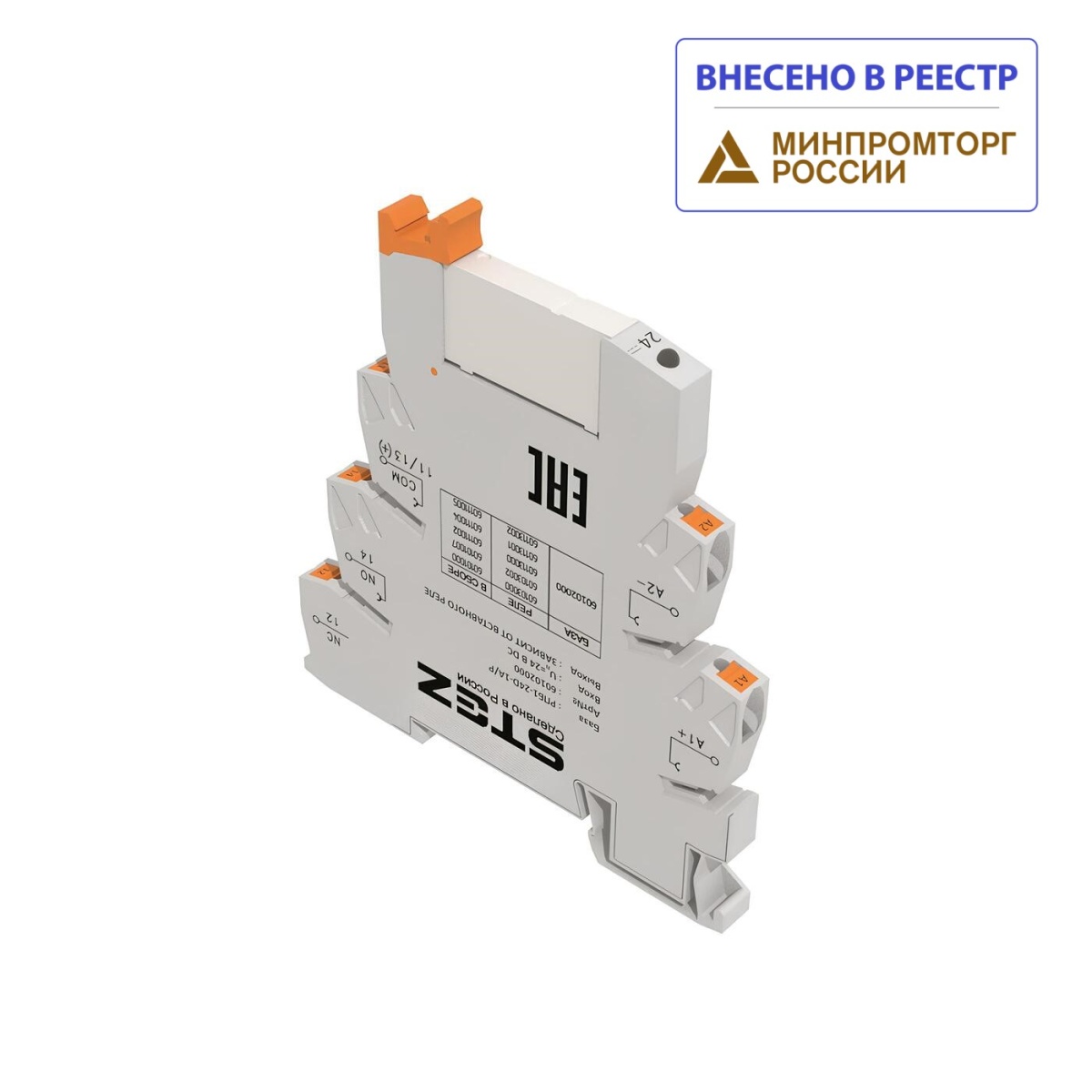

РПМ-1-24D-1A/PG, Реле в сборе, 24DС, 1 позолоченный контакт
-
Артикул:60101007
-
Тип подключения:Клеммы Push-in
-
Степень защиты:IP20 (База реле)
-
Тип монтажа:Установка на монтажной рейке
Реле в сборе, Uвх=24 В DC, 1 золоченый контакт, 50 мА, защитный диод, LED
РПМ-1-24D-1A/PG, Реле в сборе, 24DС, 1 позолоченный контакт
Страна производства - РОССИЯ
Реле в сборе, Uвх=24 В DC, 1 золоченый контакт, 50 мА, защитный диод, LED
Короткое описание
Реле в сборе, 24DС, 1 позолоченный контакт
Минимальный заказ
10
Норма упаковки
10
ETIM 8.0
EC001437
ECLASS-11.0
27371601
Категория перенапряжения
III
Время возврата, максимальное
8 мс
Время срабатывания, максимальное
8 мс
Тип подключения
Клеммы Push-in
Материал корпуса
PA 6.6
Температура окружающей среды (при эксплуатации)
-40 °C … +85 °C
Стандарты / нормативные документы
МЭК 60947-5-1
Применение
Универсальное
Испытание вредными газами
Испытание вредными газами
Длина
80 мм
Ширина
6,2 мм
Глубина
94 мм
Материал корпуса
PA 6.6
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,2 мм2 – 2,5 мм2
Сечение жесткого провода
0,2 мм2 – 2,5 мм2
Длина снятия изоляции
10 мм
Тип подключения
Клеммы Push-in
Температура окружающей среды (хранение/транспорт)
-50 °C ... 85 °C
Степень защиты
IP20 (База реле)
Условия окружающей среды
Условия окружающей среды
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 85 %
Макс. мощность потерь при номинальных условиях
0,22 Вт

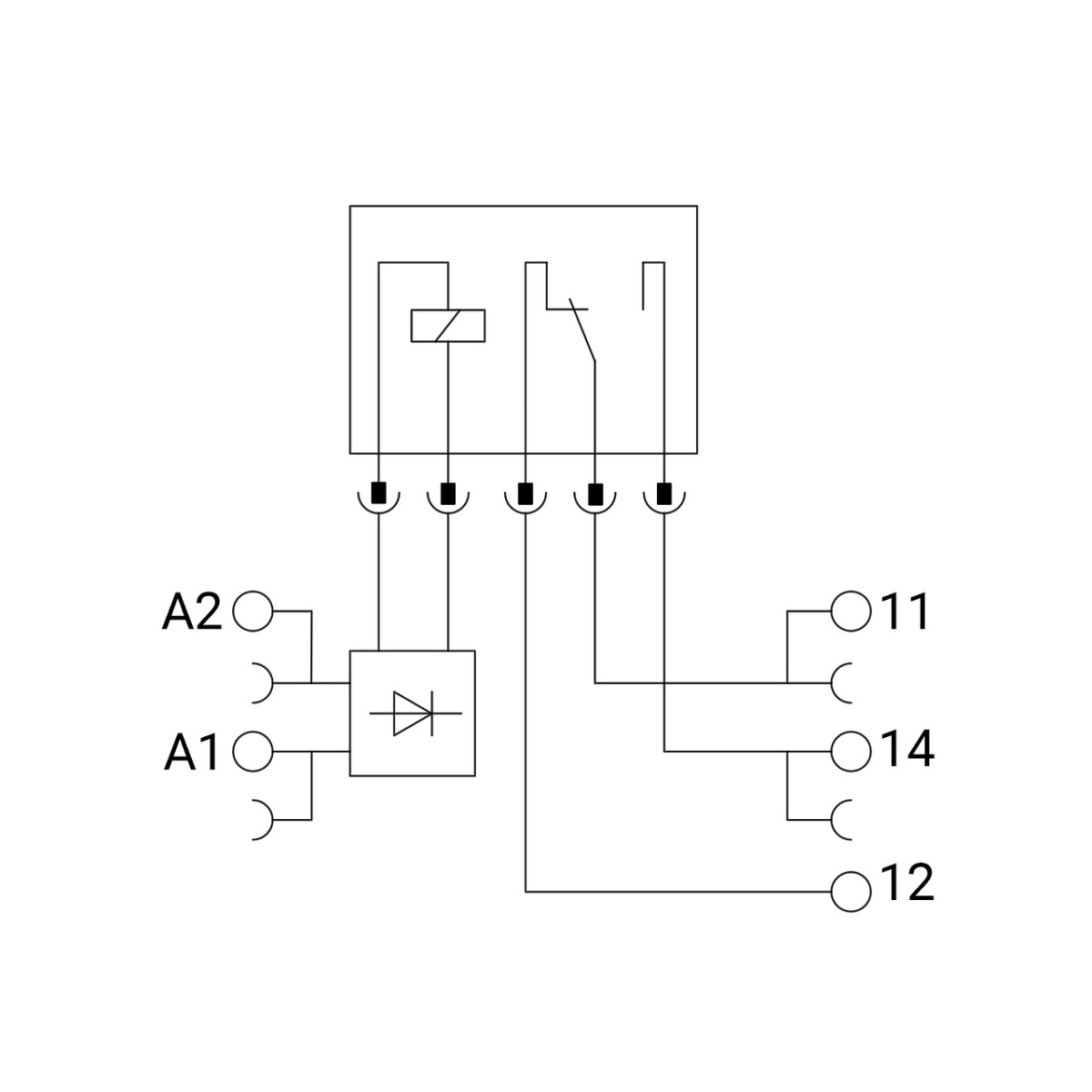

Защитная схема
Защита от переполюсовки; безынерционный диод
Испытательное напряжение Обмотка/контакт
4 кВ AC (50 Гц, 1 мин., обмотка/контакт)
Испытательное напряжение Контакт/контакт
1 кВ AC (50 Гц, 1 мин., контакт/контакт)
Тип монтажа
Установка на монтажной рейке
Монтажное положение
на выбор
Указания по монтажу
устанавливаются в ряд без промежутков
Диапазон входных напряжений
18 В DC ... 36 В DC (20 °C)
Входное номинальное напряжение UN
24 В DC
Индикация рабочего напряжения
LED желт.
Типовой входной ток при UN
7 мА
Напряжение на катушке
24 В DC
Коммутация
Коммутация
Режим работы
100 % ED
Макс. ток продолжительной нагрузки
50 мА, 6 А (после повреждения золотого покрытия контактов)
Долговечность механическая
1 x 107 коммутационных циклов
Максимальное напряжение переключения
30 В AC / 36 В DC
Минимальный коммутационный ток
1 мА (24 B)
10 мА (при 12 В)
Логика работы контактов
с одним устойчивым положением
Коммутационная способность
2 A (при 24 В, DC13)
0,2 A (при 110 В, DC13)
0,1 A (при 220 В, DC13)
3 A (при 24 В, AC15)
3 A (при 1
Исполнение контакта
1 переключающий контакт
Минимальное напряжение переключения
5 В DC
Страна происхождения
RU
Вес/шт. (без упаковки)
32,614 g
Вес/шт. (с упаковкой)
35,539 g
Длина упаковки (мм.)
68
Ширина упаковки (мм.)
86
Высота упаковки (мм.)
95
Вес упаковки (гр.)
400
Длина, 1 шт. (мм.)
94
Ширина, 1 шт. (мм.)
6.2
Высота, 1 шт. (мм.)
80
Вес, 1 шт. (гр.)
32.47
EAC
ID допуска: TR_TS_D_00573_c
cUL Listed
ID допуска: FILE E 172140
cULus Listed
-
RC FRT
ID допуска: B.00094
