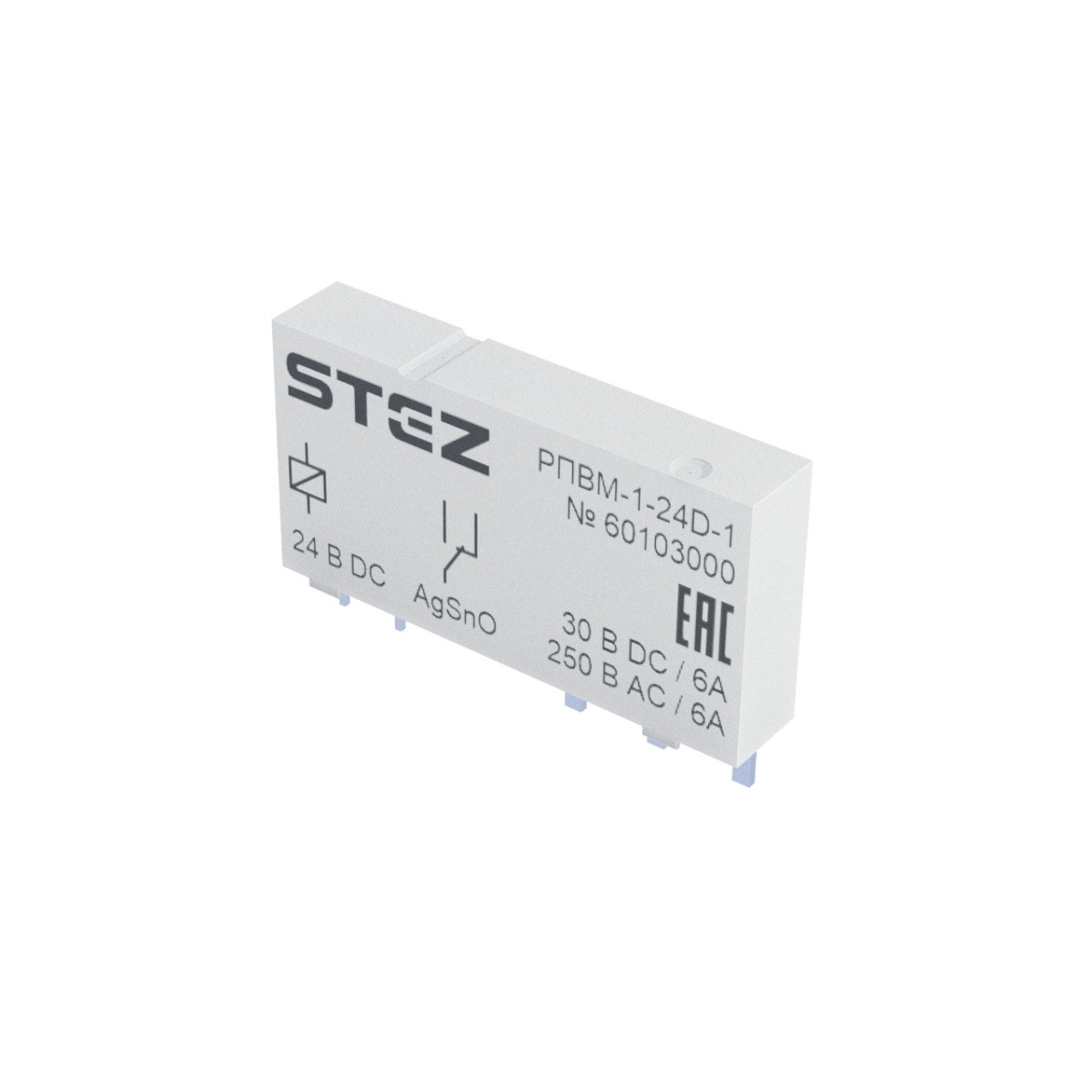

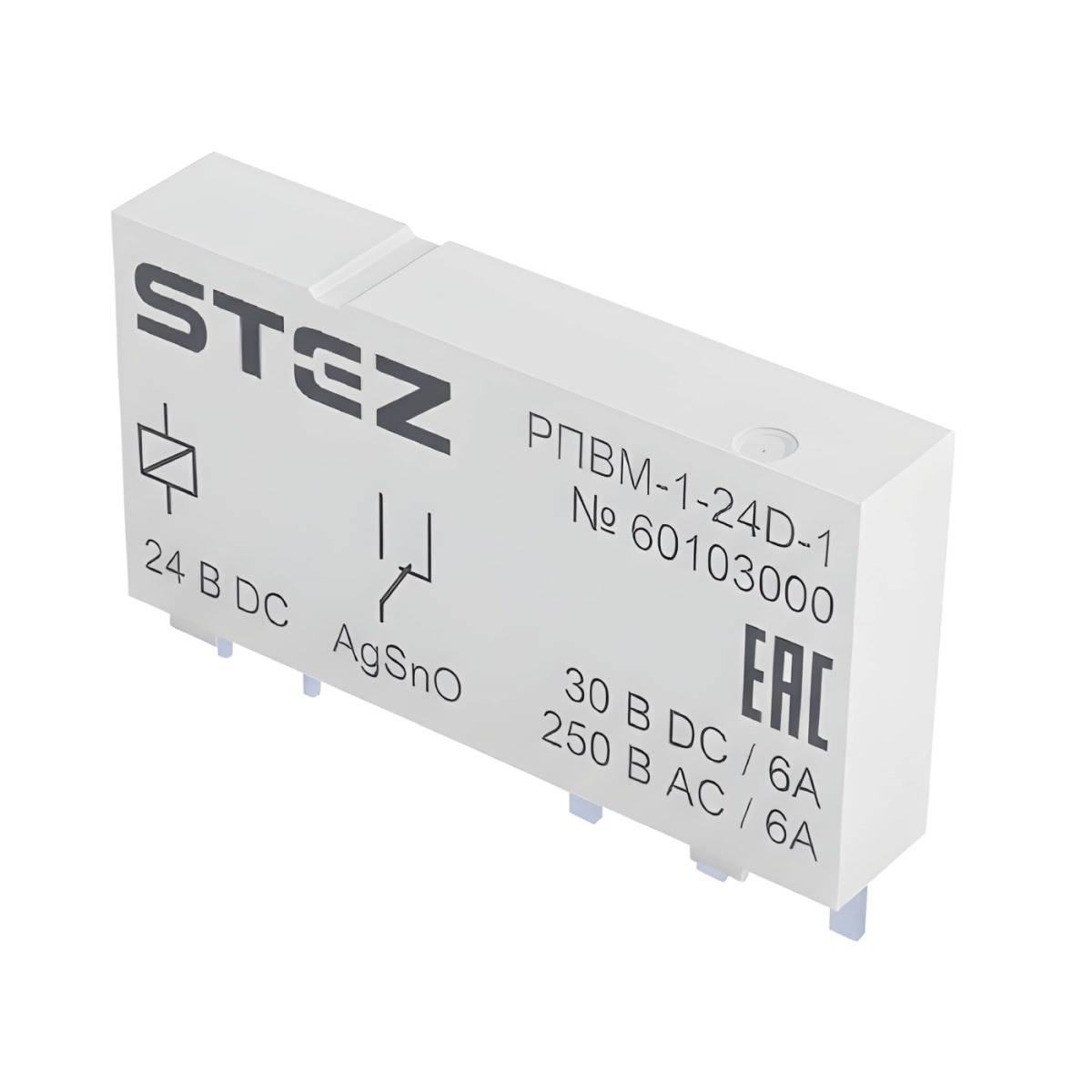

РПВМ-1-24D-1, Реле вставное
-
Артикул:60103000
-
Тип подключения:Выводы под пайку
-
Степень защиты:IP20
-
Тип монтажа:Устанавливается в базовый элемент
Вставное реле, Uвх= 24 В DC, 1 контакт, 6 А
РПВМ-1-24D-1, Реле вставное
Страна производства -
Вставное реле, Uвх= 24 В DC, 1 контакт, 6 А
Короткое описание
Реле вставное
Минимальный заказ
100
Норма упаковки
100
ETIM 8.0
EC001437
ECLASS-11.0
27371601
Категория перенапряжения
III
Температура окружающей среды (при эксплуатации)
-40 °C … +85 °C
Стандарты / нормативные документы
МЭК 60664
EN 50178
EN 61810-1
Испытание вредными газами
Испытание вредными газами
Высота
15 мм
Ширина
5 мм
Глубина
28 мм
Тип подключения
Выводы под пайку
Температура окружающей среды (хранение/транспорт)
-50 °C ... 85 °C
Степень защиты
IP20
Условия окружающей среды
Условия окружающей среды
Макс. мощность потерь при номинальных условиях
0,17 Вт
Испытательное напряжение Обмотка/контакт
4 кВ AC (50 Гц, 1 мин., обмотка/контакт)
Испытательное напряжение Контакт/контакт
1 кВ AC (50 Гц, 1 мин., контакт/контакт)
Тип монтажа
Устанавливается в базовый элемент
Монтажное положение
на выбор
Указания по монтажу
устанавливаются в ряд без промежутков
Диапазон входных напряжений
18 В DC ... 36 В DC (23 °C)
Входное номинальное напряжение UN
24 В DC
Типовой входной ток при UN
7мА
Напряжение на катушке
24 В DC
Коммутация
Коммутация
Режим работы
100 % ED
Макс. ток продолжительной нагрузки
6 А
Долговечность механическая
1 x 107 коммутационных циклов
Максимальное напряжение переключения
400 В AC / 300 В DC
Минимальный коммутационный ток
10 мА
Коммутационная способность
2 A (при 24 В, DC13)
0,2 A (при 110 В, DC13)
0,1 A (при 220 В, DC13)
3 A (при 24 В, AC15)
3 A (при 1
Исполнение контакта
1 переключающий контакт
Минимальное напряжение переключения
5 В DC
Страна происхождения
Китай
Вес/шт. (без упаковки)
5 g
Вес/шт. (с упаковкой)
6,73 g
GTIN
4017918130893
EAC
ID допуска: RU*C-DE.*08.B.00010
