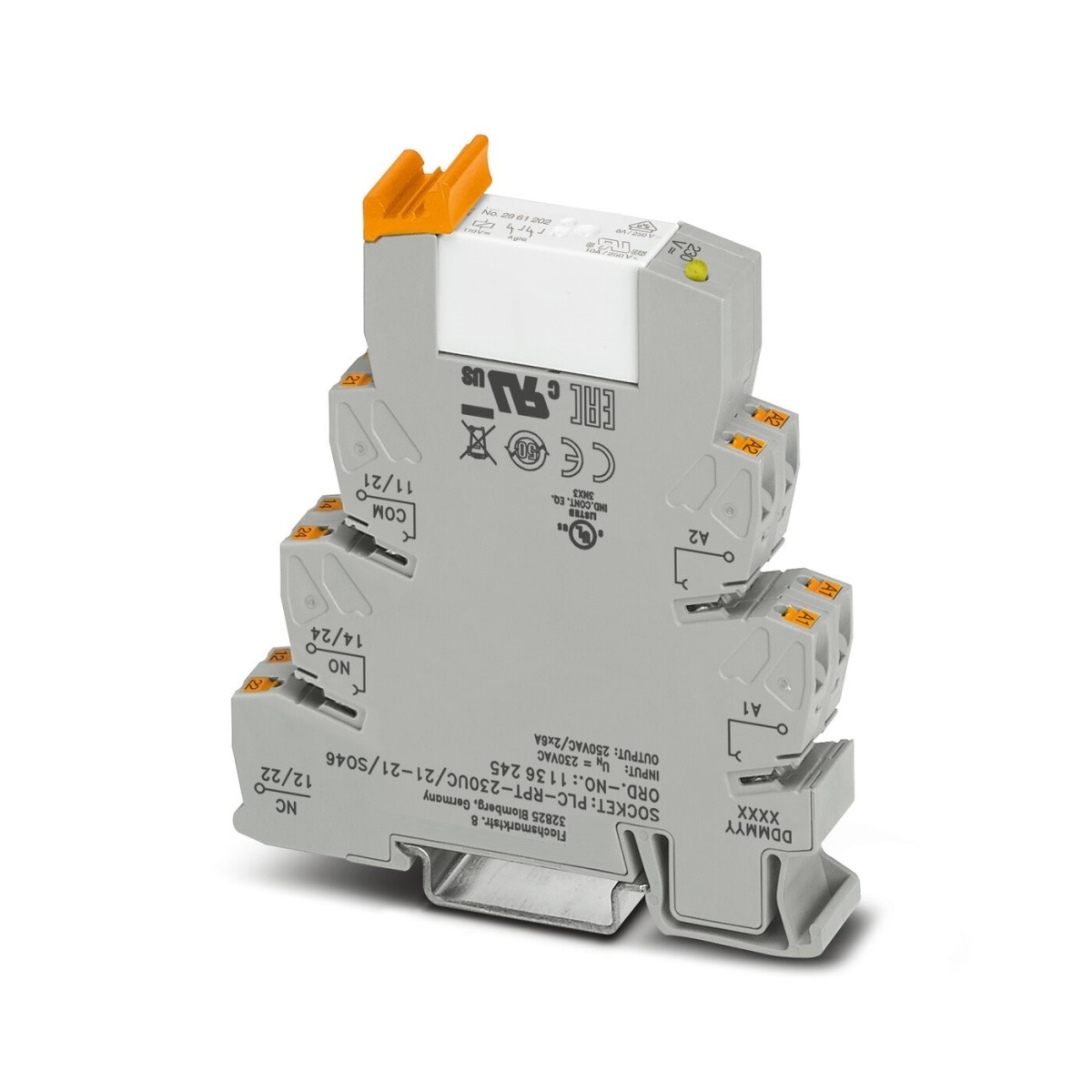

Реле в наборе: база реле PLC-BSC-230UC/21-21/SO46 + вставное реле HF115F/110-2ZS4B/ 60203001 (РПВM-2-110D-2)
-
Артикул:0-1136245
-
Тип подключения:Зажимы Push-in
-
Степень защиты:IP20 (Установочный блок реле) RT III (Реле) IP54 (Место установки)
-
Тип монтажа:Установка на монтажной рейке
Реле в наборе: база реле PLC-BSC-230UC/21-21/SO46 + вставное реле HF115F/110-2ZS4B/ 60203001 (РПВM-2-110D-2)
Страна производства - РОССИЯ
Технические данные
шт.
на сумму 39 780 ₽
без НДС
3 978 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Реле в сборе, Uвх= 230 В AC, 2 контакта
Короткое описание
Реле в сборе, 230АС, 2 контакта
Минимальный заказ
10
Норма упаковки
10
Категория перенапряжения
III
Тип подключения
Зажимы Push-in
Температура окружающей среды (при эксплуатации)
-40 °C ... 55 °C
Стандарты / нормативные документы
МЭК 60947-5-1
Применение
Помехоподавляющий фильтр
Испытание вредными газами
Испытание вредными газами
Длина
80 мм
Ширина
14 мм
Глубина
94 мм
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
0,2 мм² ... 2,5 мм² (Отдельный кабельный наконечник)
2x 0,5 мм² ... 1 мм² (Сдво
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Длина снятия изоляции
10 мм
Тип подключения
Зажимы Push-in
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
IP20 (Установочный блок реле)
RT III (Реле)
IP54 (Место установки)
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
4 кВ (Безопасная развязка, усиленная изоляция и 6 кВ между входной электрической цепью и цепями выхо
Защитная схема
RC-звено
Мостиковый выпрямитель
Испытательное напряжение Обмотка/контакт
4 кВeff (50 Гц, 1 мин., обмотка/контакт)
Тип монтажа
Установка на монтажной рейке
Указание по монтажу:
В начале и в конце каждой клеммной колодки PLC установить разделительную пластину PLC-ATP.
Монтажное положение
на выбор
Указания по монтажу
устанавливаются в ряд без промежутков
Указания по эксплуатации
При напряжениях выше 250 В (L1, L2, L3) между одинаковыми клеммами соседних модулей необходимо испол
Указание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Диапазон входных напряжений
179,4 В AC ... 264,5 В AC (20 °C)
171,6 В DC ... 253 В DC (20 °C)
Входное номинальное напряжение UN
230 В AC
220 В DC
Типовой входной ток при UN
8,5 мА (50 Гц)
10 мА (60 Гц)
Напряжение на катушке
110 В DC
Коммутация
Коммутация
Режим работы
100 % ED
Тип коммутационного контакта
Одинарный контакт
Макс. ток продолжительной нагрузки
6 A
Долговечность механическая
прибл. 3x 107 коммутационных циклов
Максимальное напряжение переключения
250 В AC/DC
Минимальный коммутационный ток
10 мА (5 В)
Коммутационная способность
2 A (DC13, 24 V)
0,2 A (DC13, 250 V)
3 A (AC15, 24 B)
3 A (AC15, 250 V)
Исполнение контакта
2 переключающих контакта
Минимальное напряжение переключения
5 В (10 мА)
Индикатор состояния
LED желт.
Маркировка
ISA-S71.04. G3 Harsh Group
EN 60068-2-60
Расчетное напряжение изоляции
250 В AC
Страна происхождения
RU
Вес/шт. (без упаковки)
72,1 g
Вес/шт. (с упаковкой)
72,52 g
cUL Listed
ID допуска: FILE E 172140
cULus Listed
-
