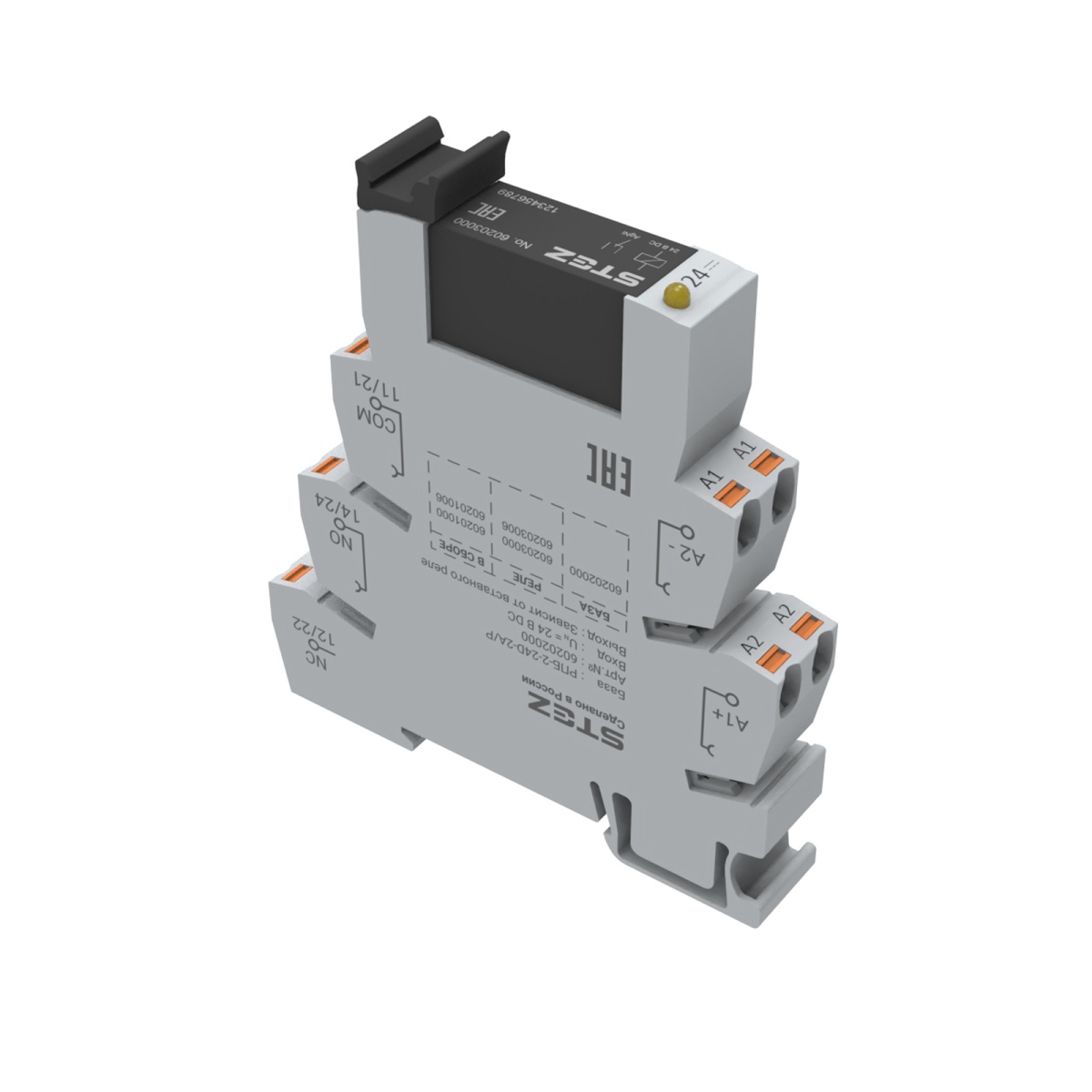

РПМ-2-230A-2A/P, Реле в сборе
-
Артикул:60201001
-
Тип подключения:Зажимы Push-in
-
Степень защиты:RT III (Реле) IP20 (Установочный блок реле)
-
Тип монтажа:Установка на монтажной рейке
Реле в сборе, Uвх= 230 В AC/DC, 2 контакта, 6 А, мостовой выпрямитель, LED
Гарантия: 1 год
Реле в сборе, Uвх= 230 В AC/DC, 2 контакта, 6 А, мостовой выпрямитель, LED
Короткое описание
Реле в сборе
Минимальный заказ
10
Норма упаковки
10
ETIM 8.0
EC001437
ECLASS-11.0
27371601
Категория перенапряжения
III
Высота
80 мм
Ширина
14 мм
Глубина
94 мм
Температура окружающей среды (при эксплуатации)
-40 °C ... 55 °C
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
0,2 мм² ... 2,5 мм² (Отдельный кабельный наконечник)
2x 0,5 мм² ... 1 мм² (Сдво
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Длина снятия изоляции
10 мм
Тип подключения
Зажимы Push-in
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
RT III (Реле)
IP20 (Установочный блок реле)
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,99 Вт
Защитная схема
Мостиковый выпрямитель; Мостиковый выпрямитель
Тип монтажа
Установка на монтажной рейке
Монтажное положение
на выбор
Указания по монтажу
устанавливаются в ряд без промежутков
Указание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Диапазон входных напряжений
179,4 В AC ... 464,5 В AC (20 °C)
171,6 В DC ... 264 В DC (20 °C)
Входное номинальное напряжение UN
230 В AC
220 В DC
Индикация рабочего напряжения
LED желт.
Типовой входной ток при UN
4,3 мА (При 220 В DC)
4,5 мА (при 230 В AC)
Коммутация
Коммутация
Режим работы
100 % ED
Тип коммутационного контакта
Одинарный контакт
Макс. ток продолжительной нагрузки
6 A
Долговечность механическая
3x 107 коммутационных циклов
Максимальное напряжение переключения
250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В
Минимальный коммутационный ток
10 мА (5 B)
Коммутационная способность
2 A (при 24 В, DC13)
3 A (при 24 В, AC15)
3 A (при 120 В, AC15)
0,2 A (при 250 В, DC13)
3 A (при 250
Исполнение контакта
2 переключающих контакта
Минимальное напряжение переключения
5 В AC/DC (10 мА)
Стандарты / нормативные документы
МЭК 60947-5-1
Маркировка
ISA-S71.04. G3 Harsh Group
EN 60068-2-60
Применение
Универсальный
Испытание вредными газами
Испытание вредными газами
Тип подключения
Зажимы Push-in
Вес/шт. (без упаковки)
59,8 g
Вес/шт. (с упаковкой)
71,49 g
GTIN
4046356507295
EAC
ID допуска: RU*C-DE.*08.B.00010
cUL Listed
ID допуска: FILE E 172140
cULus Listed
-
RC FRT
ID допуска: B.00094
