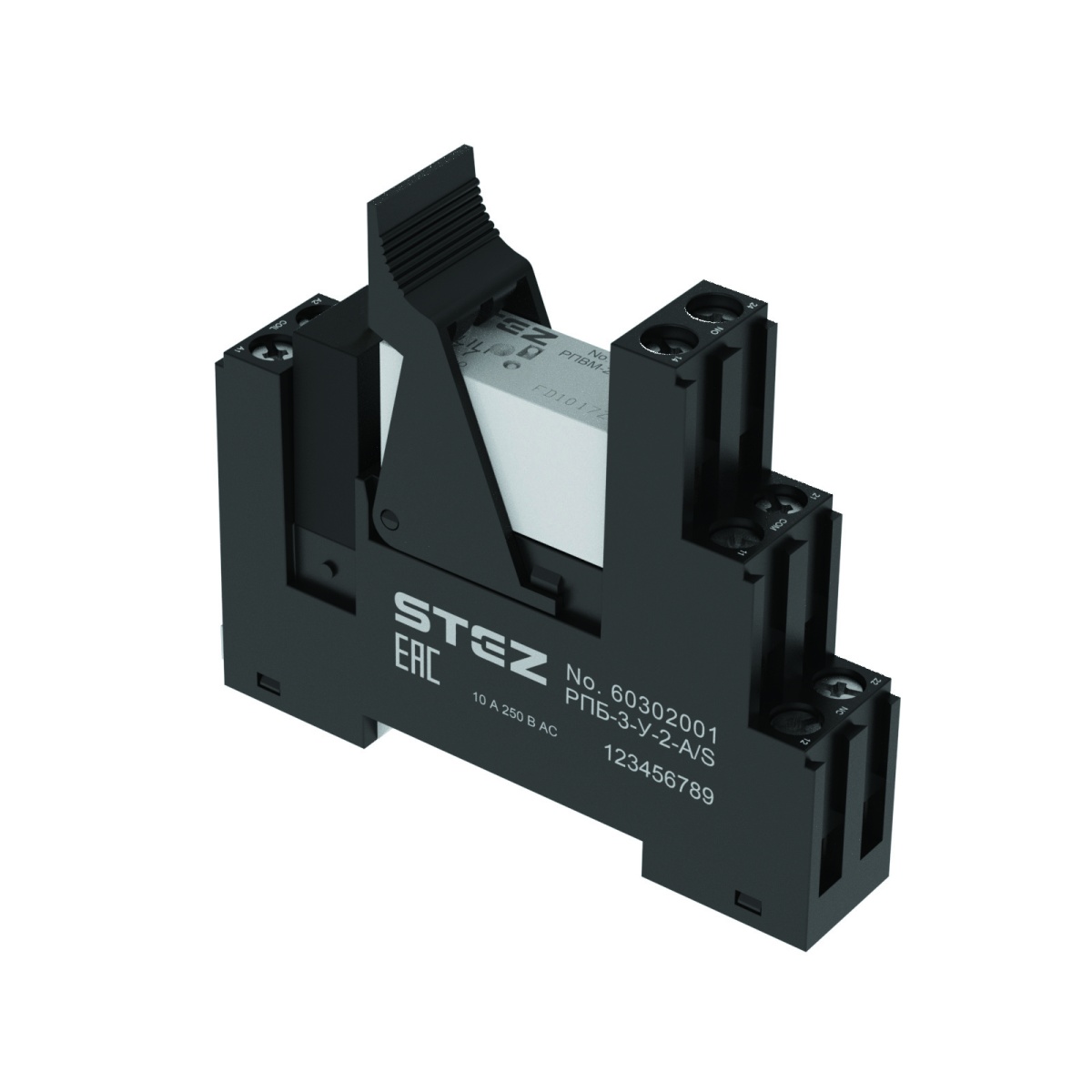

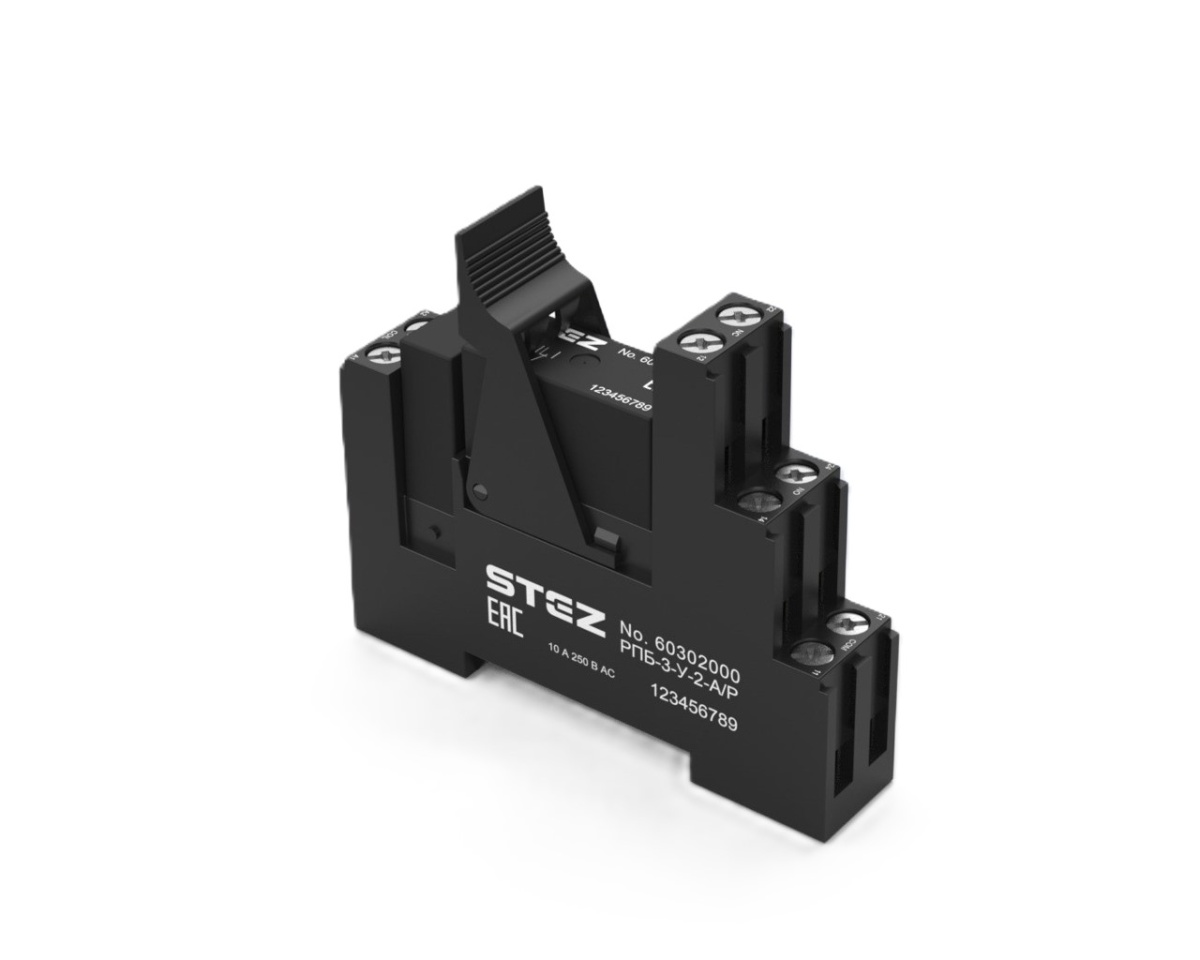

РПМ-3-230A-1ВV/S, Реле в сборе, 230АС, варистор, 1 контакт 16А
-
Артикул:60301006
-
Тип подключения:Винтовые клеммы
-
Степень защиты:IP20 (База реле)
-
Тип монтажа:Установка на монтажной рейке
Реле в сборе, Uвх= 230 В AC, 1 контакта, 16 А, вставной варистор
РПМ-3-230A-1ВV/S, Реле в сборе, 230АС, варистор, 1 контакт 16А
Страна производства - РОССИЯ
Реле в сборе, 230АС, варистор, 1 контакт 16 А
Короткое описание
Реле в сборе, 230АС, варистор, 1 контакт 16А
Минимальный заказ
10
Норма упаковки
10
ETIM 8.0
EC001437
ECLASS-11.0
27371601
Категория перенапряжения
III
Время возврата, максимальное
12 мс
Время срабатывания, максимальное
9 мс
Температура окружающей среды (при эксплуатации)
-40 °C … +85 °C
Стандарты / нормативные документы
МЭК 60947-5-1
Применение
Универсальное
Испытание вредными газами
Испытание вредными газами
Высота
78,9 мм
Ширина
15,3 мм
Глубина
66,3 мм
Класс воспламеняемости согласно UL 94
V2 (Корпус)
Материал корпуса
PA 6.6
Сечение проводника AWG
20 ... 10 (жесткий)
20 ... 12 (гибкий)
Сечение гибкого провода
0,2 мм2 – 2,5 мм2
Сечение жесткого провода
0,2 мм2 – 2,5 мм2
Длина снятия изоляции
8 мм
Момент затяжки
0,5 Нм ... 0,6 Нм
Тип подключения
Винтовые клеммы
Температура окружающей среды (хранение/транспорт)
-50 °C ... 85 °C
Степень защиты
IP20 (База реле)
Условия окружающей среды
Условия окружающей среды
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 85 %
Расчетное импульсное напряжение
6 кВ (Вход/выход)
4 кВ (между переключающими контактами)
Макс. мощность потерь при номинальных условиях
1,38 Вт

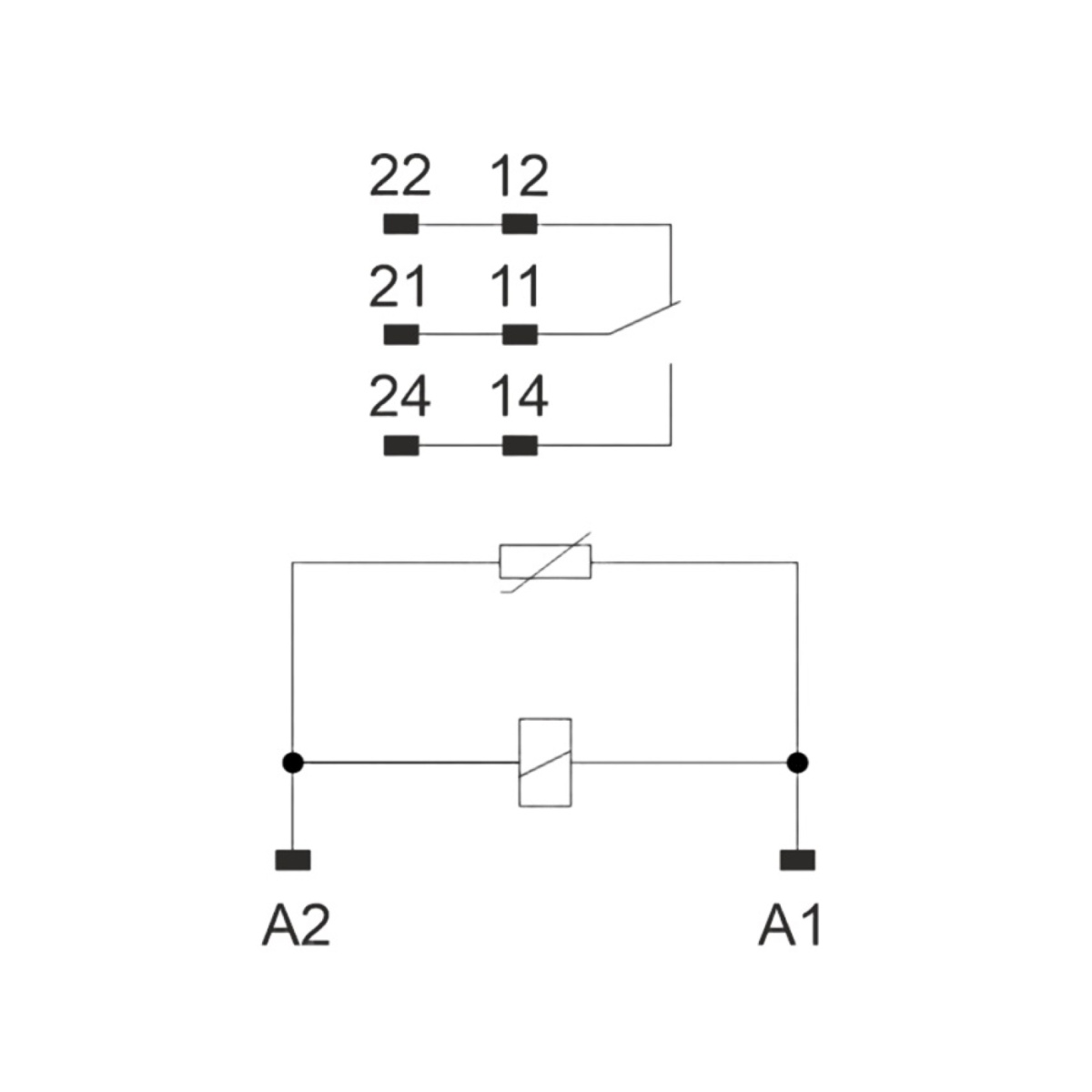

Защитная схема
Варистор
Испытательное напряжение Обмотка/контакт
5 кВ AC (50 Гц, 1 мин., обмотка/контакт)
Испытательное напряжение Контакт/контакт
1 кВ AC (50 Гц, 1 мин., контакт/контакт)
Тип монтажа
Установка на монтажной рейке
Монтажное положение
на выбор
Указания по монтажу
устанавливаются в ряд без промежутков
Диапазон входных напряжений
172 В AC ... 264 В AC (20 °C)
Входное номинальное напряжение UN
230 В AC
Индикация рабочего напряжения
LED желт.
Типовой входной ток при UN
3,2 мА
Напряжение на катушке
230 В AC
Коммутация
Коммутация
Режим работы
100 % ED
Категория использования
AC15
DC13
Макс. ток продолжительной нагрузки
16 А
Долговечность механическая
1 x 107 коммутационных циклов
Максимальное напряжение переключения
400 В AC / 300 В DC
Минимальный коммутационный ток
10 мА (12 В)
Логика работы контактов
с одним устойчивым положением
Исполнение контакта
1 переключающий контакт
Минимальное напряжение переключения
5 В DC
Страна происхождения
RU
Вес/шт. (без упаковки)
64 g
Вес/шт. (с упаковкой)
70 g
EAC
ID допуска: RU*C-DE.*08.B.00010
