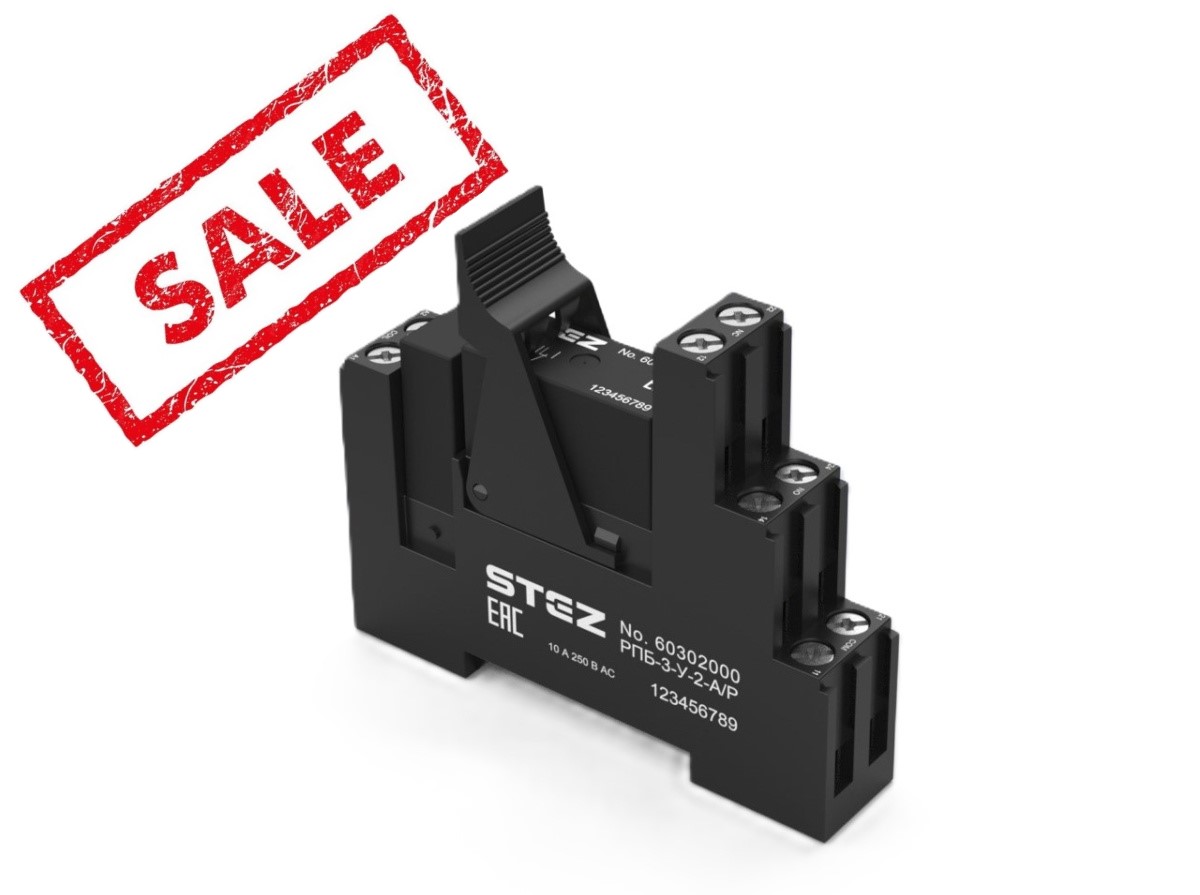

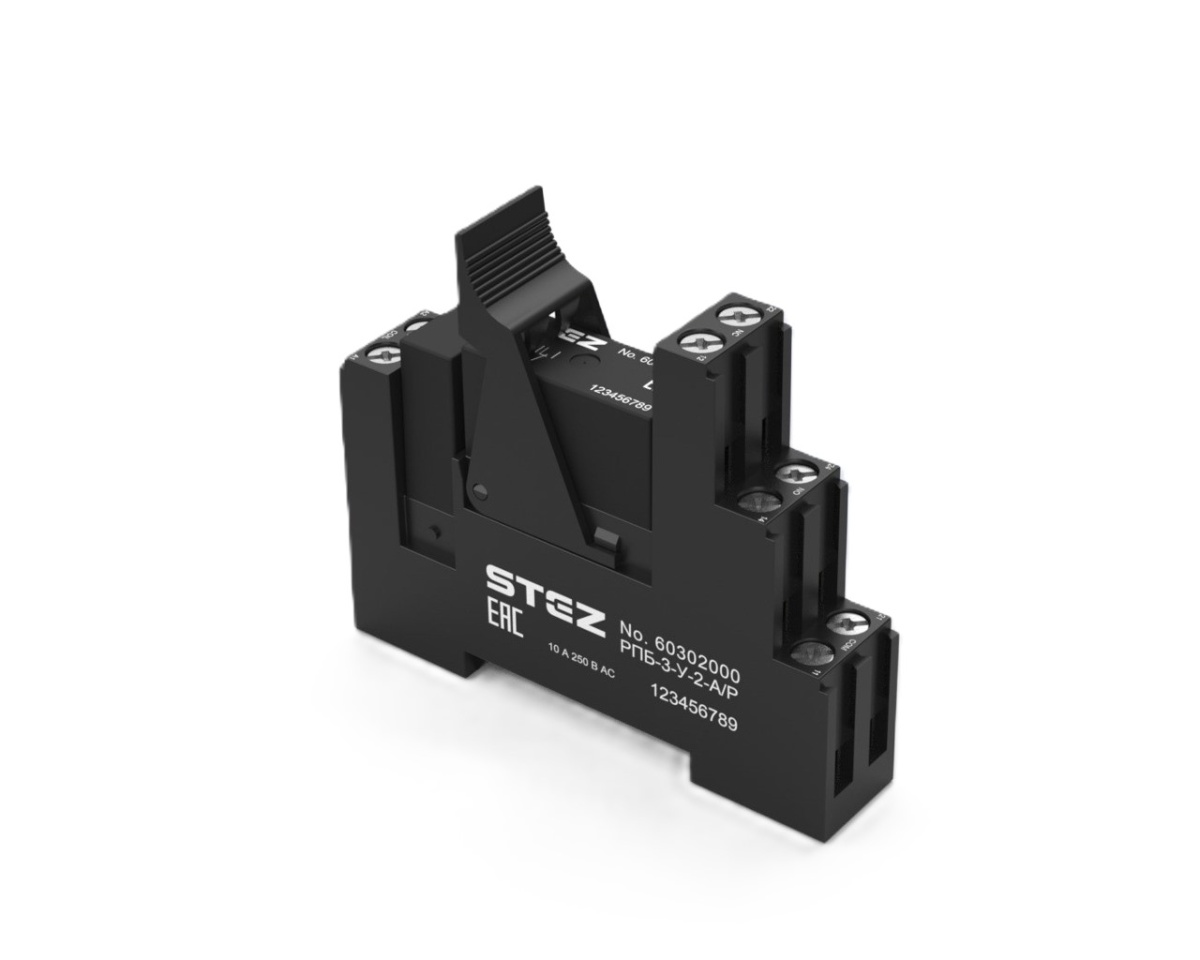

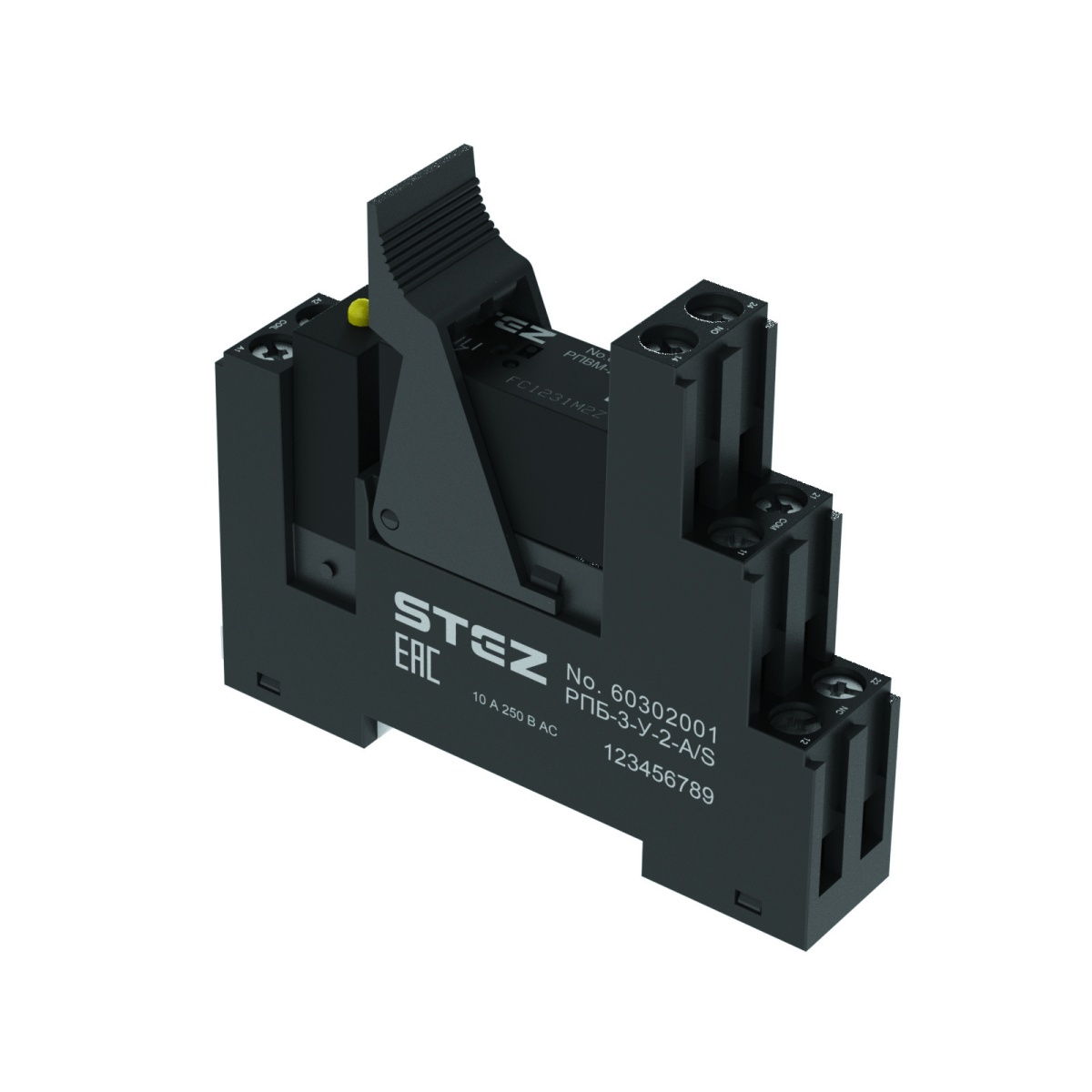

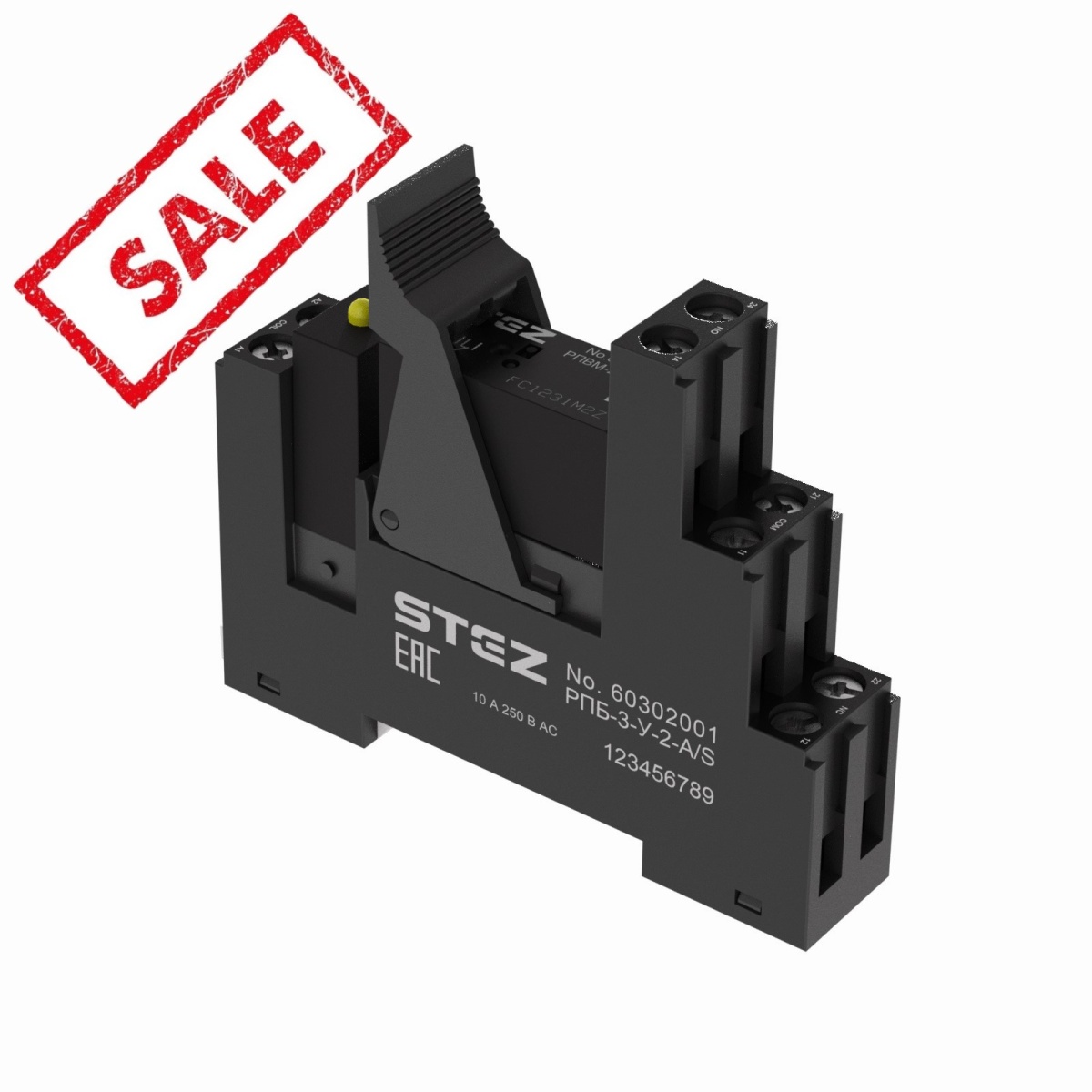

РПМ-3-24A-1ВD/S, Реле в сборе, 24АС, диод, 1 контакт, высокий ток
-
Артикул:60301016
-
Тип подключения:Винтовые клеммы
-
Степень защиты:IP20 (База реле)
-
Тип монтажа:Установка на монтажной рейке
Реле в сборе, Uвх=24 В АС, 1 контакт, 16 А, вставной диод, LED
РПМ-3-24A-1ВD/S, Реле в сборе, 24АС, диод, 1 контакт, высокий ток
Страна производства - РОССИЯ
Реле в сборе (24 В AC, 16 А, 1 контакт, защитный диод, LED)
Короткое описание
Реле в сборе, 24АС, диод, 1 контакт, высокий ток
Минимальный заказ
10
Норма упаковки
10
ETIM 8.0
EC001437
Категория перенапряжения
III
Время возврата, максимальное
12 мс
Время срабатывания, максимальное
9 мс
Температура окружающей среды (при эксплуатации)
-40 °C … +85 °C
Применение
Универсальное
Испытание вредными газами
Испытание вредными газами
Высота
78,9 мм
Ширина
15,3 мм
Глубина
66,3 мм
Материал корпуса
PA 6.6
Сечение гибкого провода
0,2 мм2 – 2,5 мм2
Сечение жесткого провода
0,2 мм2 – 2,5 мм2
Длина снятия изоляции
8 мм
Момент затяжки
0,5 Нм ... 0,6 Нм
Тип подключения
Винтовые клеммы
Температура окружающей среды (хранение/транспорт)
-50 °C ... 85 °C
Степень защиты
IP20 (База реле)
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 85 %

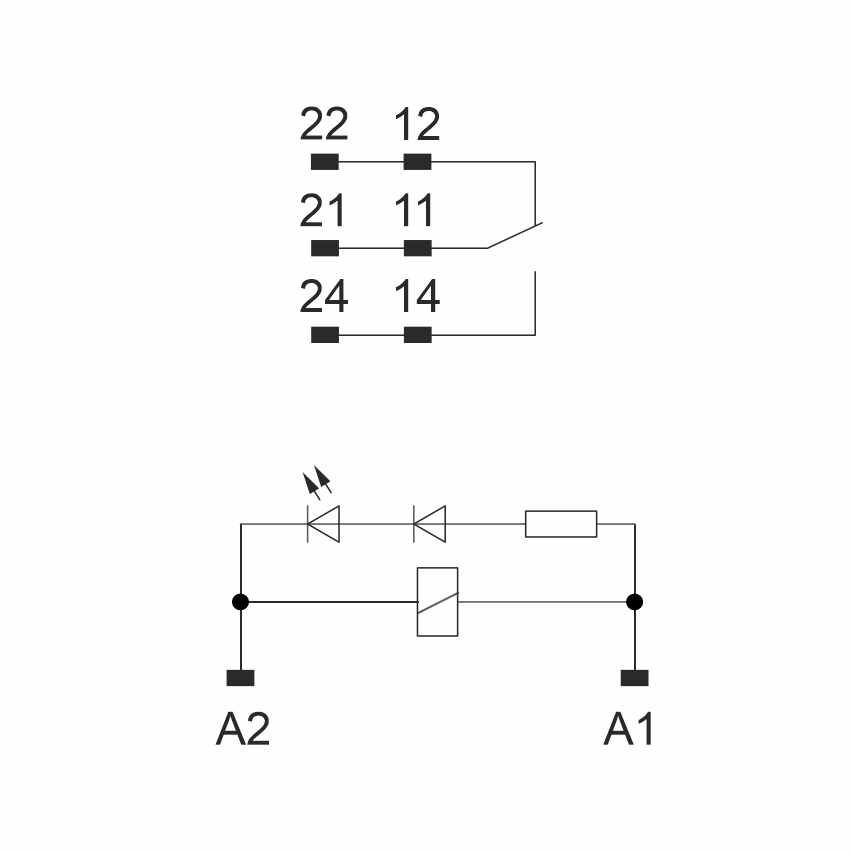

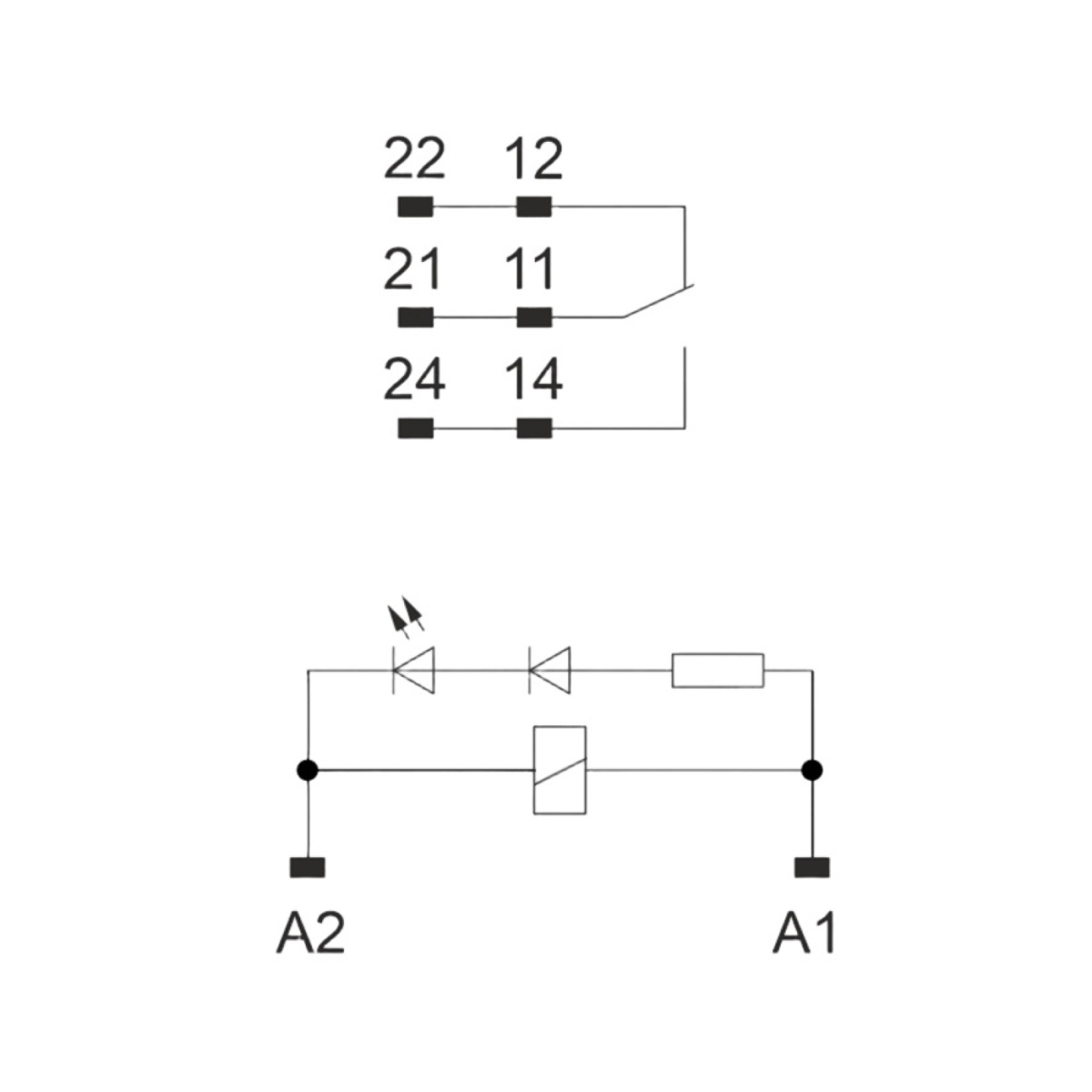

Защитная схема
Защита от переполюсовки; безынерционный диод
Испытательное напряжение Обмотка/контакт
5 кВ AC (50 Гц, 1 мин., обмотка/контакт)
Испытательное напряжение Контакт/контакт
1 кВ AC (50 Гц, 1 мин., контакт/контакт)
Тип монтажа
Установка на монтажной рейке
Монтажное положение
на выбор
Указания по монтажу
устанавливаются в ряд без промежутков
Диапазон входных напряжений
18 В AC ... 34 В AC (20 °C)
Входное номинальное напряжение UN
24 В AC
Индикация рабочего напряжения
LED зел.
Типовой входной ток при UN
31 мА
Напряжение на катушке
24 В AC
Макс. ток продолжительной нагрузки
16 А
Долговечность механическая
1 x 107 коммутационных циклов
Максимальное напряжение переключения
400 В AC / 300 В DC
Минимальный коммутационный ток
10 мА (12 В)
Логика работы контактов
с одним устойчивым положением
Исполнение контакта
1 переключающий контакт
Минимальное напряжение переключения
5 В DC
Страна происхождения
RU
Вес/шт. (без упаковки)
68,07 g
Вес/шт. (с упаковкой)
69,7 g
