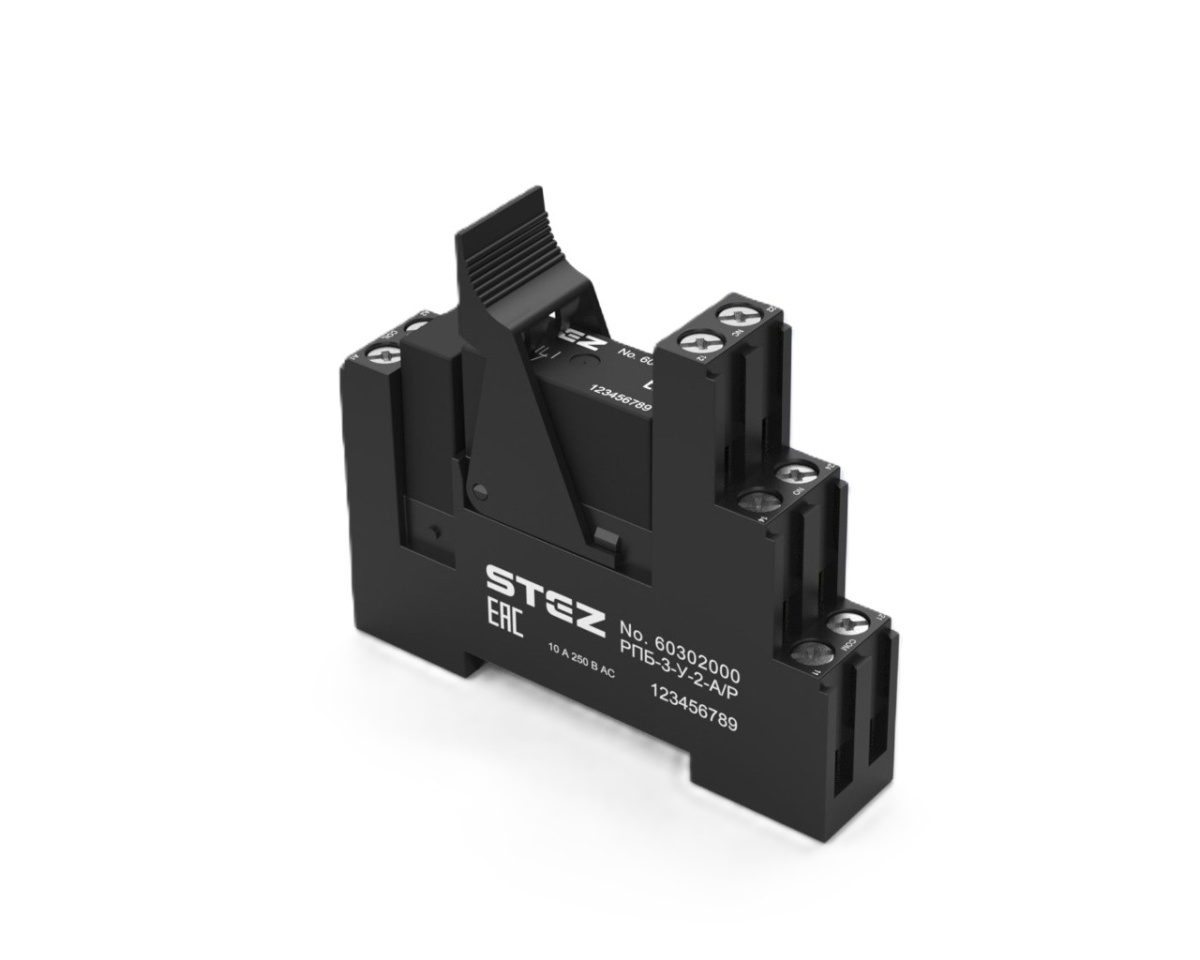

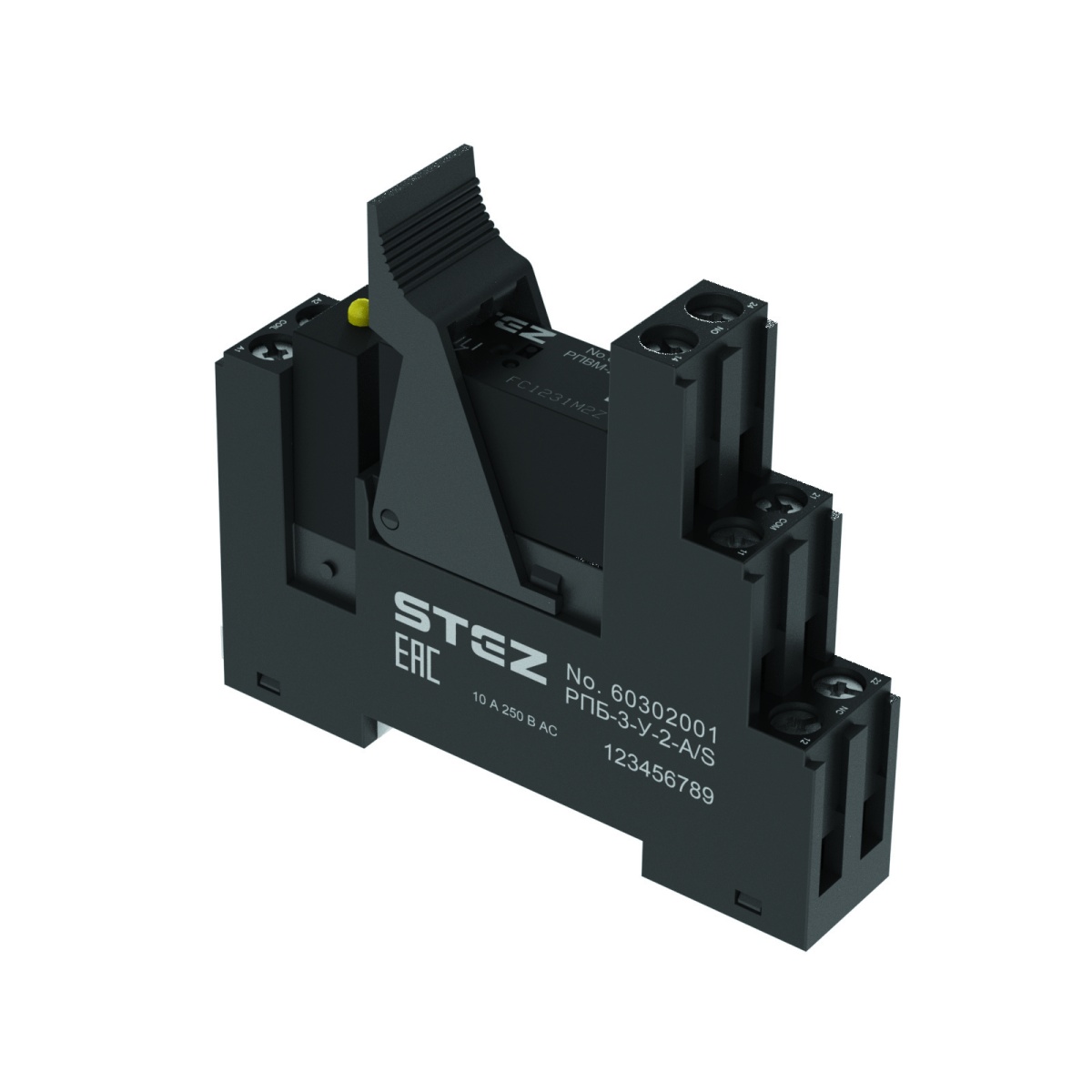

РПМ-3-24D-1ВD/S, Реле в сборе, 24DС, диод, 1 контакт, высокий ток

РПМ-3-24D-1ВD/S, Реле в сборе, 24DС, диод, 1 контакт, высокий ток
РПМ-3-24D-1ВD/S, Реле в сборе, 24DС, диод, 1 контакт, высокий ток
РПМ-3-24D-1ВD/S, Реле в сборе, 24DС, диод, 1 контакт, высокий ток
РПМ-3-24D-1ВD/S, Реле в сборе, 24DС, диод, 1 контакт, высокий ток
  • Артикул:
    60301007
  • Тип подключения:
    Винтовые клеммы
  • Степень защиты:
    IP20 (База реле)
  • Тип монтажа:
    Установка на монтажной рейке
Реле в сборе, Uвх=24 В DC, 1 контакт, 16 А, вставной диод, LED
РПМ-3-24D-1ВD/S, Реле в сборе, 24DС, диод, 1 контакт, высокий ток
Страна производства - РОССИЯ
реле в сборе (1 контакт, 16 А, Uвх= 24 DС, защитный диод, LED)
Короткое описание
Реле в сборе, 24DС, диод, 1 контакт, высокий ток
Минимальный заказ
10
Норма упаковки
10
ETIM 8.0
EC001437
Категория перенапряжения
III
Время возврата, максимальное
12 мс
Время срабатывания, максимальное
9 мс
Температура окружающей среды (при эксплуатации)
-40 °C … +85 °C
Стандарты / нормативные документы
МЭК 60947-5-1
Применение
Универсальное
Испытание вредными газами
Испытание вредными газами
Высота
78,9 мм
Ширина
15,3 мм
Глубина
66,3 мм
Класс воспламеняемости согласно UL 94
V2 (Корпус)
Материал корпуса
PA 6.6
Сечение проводника AWG
20 ... 10 (жесткий) 20 ... 12 (гибкий)
Сечение гибкого провода
0,2 мм2 – 2,5 мм2
Сечение жесткого провода
0,2 мм2 – 2,5 мм2
Длина снятия изоляции
8 мм
Момент затяжки
0,5 Нм ... 0,6 Нм
Тип подключения
Винтовые клеммы
Температура окружающей среды (хранение/транспорт)
-50 °C ... 85 °C
Степень защиты
IP20 (База реле)
Условия окружающей среды
Условия окружающей среды
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 85 %
Расчетное импульсное напряжение
6 кВ (Вход/выход) 4 кВ (между переключающими контактами)
Макс. мощность потерь при номинальных условиях
0,43 Вт

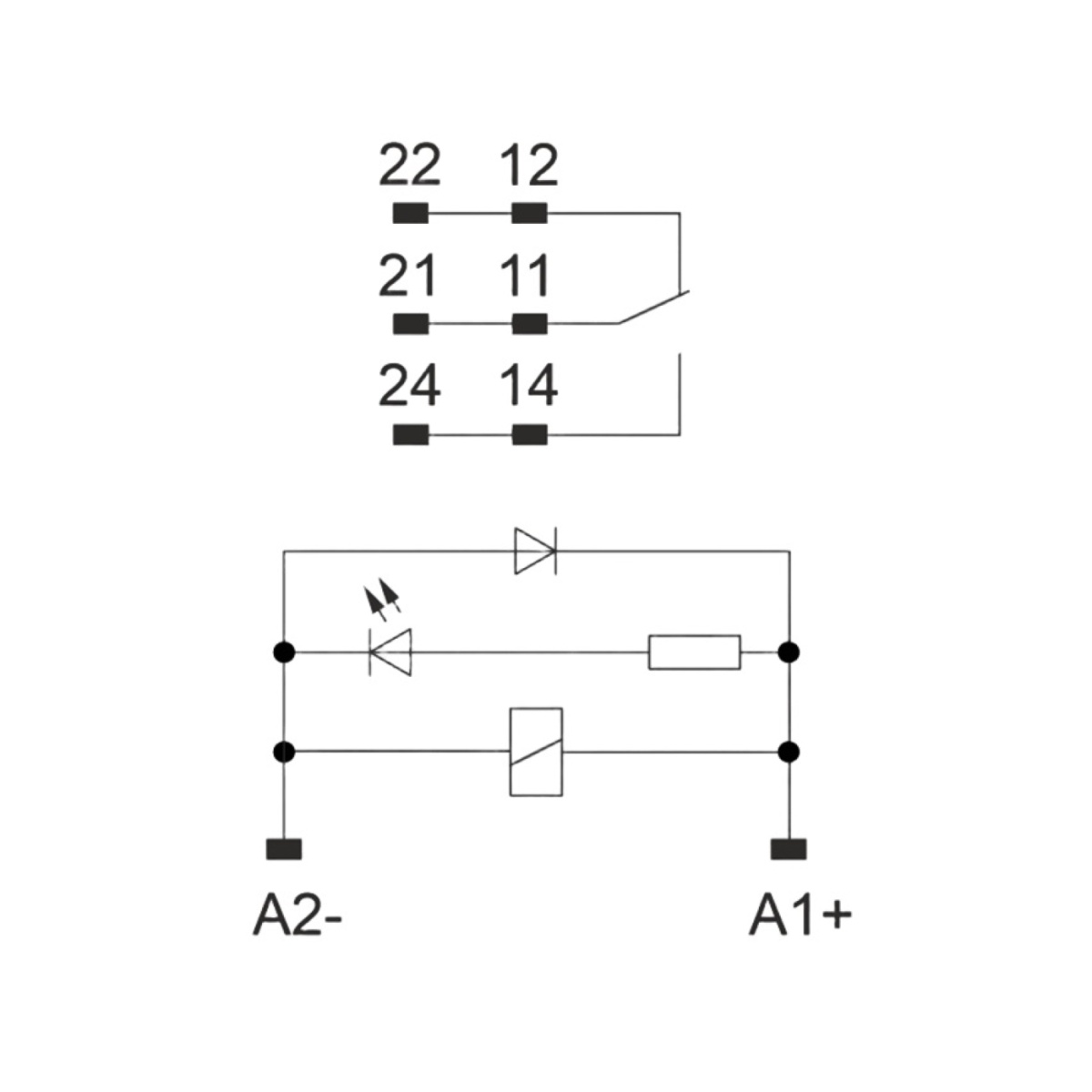

Защитная схема
Защита от переполюсовки; безынерционный диод
Испытательное напряжение Обмотка/контакт
5 кВ AC (50 Гц, 1 мин., обмотка/контакт)
Испытательное напряжение Контакт/контакт
1 кВ AC (50 Гц, 1 мин., контакт/контакт)
Тип монтажа
Установка на монтажной рейке
Монтажное положение
на выбор
Указания по монтажу
устанавливаются в ряд без промежутков
Диапазон входных напряжений
18 В DC ... 36 В DC (20 °C)
Входное номинальное напряжение UN
24 В DC
Индикация рабочего напряжения
LED зел.
Типовой входной ток при UN
17 мА
Напряжение на катушке
24 В DC
Коммутация
Коммутация
Режим работы
100 % ED
Категория использования
AC15 DC13
Макс. ток продолжительной нагрузки
16 А
Долговечность механическая
1 x 107 коммутационных циклов
Максимальное напряжение переключения
400 В AC / 300 В DC
Минимальный коммутационный ток
10 мА (12 В)
Логика работы контактов
с одним устойчивым положением
Исполнение контакта
1 переключающий контакт
Минимальное напряжение переключения
5 В DC
Страна происхождения
RU
Вес/шт. (без упаковки)
64 g
Вес/шт. (с упаковкой)
69,38 g

В наличии:

Москва 330
Общее кол-во 330 шт.
