РПМ-3-24D-2AD/P, Релейный модуль
-
Артикул:60301001
-
Тип подключения:Зажимы Push-in
-
Степень защиты:IP20 (Установочный блок реле) RT III (Реле)
-
Тип монтажа:Установка на монтажной рейке
Гарантия: 1 год
Реле в сборе, Uвх=24 В DC, 2 контакта, 8 А, вставной диод, LED, клеммы Push-in
Короткое описание
Реле в сборе, 24DС, диод, 2 контакта, Push-in
Минимальный заказ
10
Норма упаковки
10
ETIM 8.0
EC001437
ECLASS-11.0
27371601
Категория перенапряжения
III
Высота
61 мм
Ширина
15,3 мм
Глубина
94 мм
Класс воспламеняемости согласно UL 94
V2 (Корпус)
Температура окружающей среды (при эксплуатации)
-40 °C ... 70 °C
Сечение гибкого провода
0,2 мм2 – 2,5 мм2
Сечение жесткого провода
0,2 мм2 – 2,5 мм2
Длина снятия изоляции
10 мм
Тип подключения
Зажимы Push-in
Температура окружающей среды (хранение/транспорт)
-40 °C ... 70 °C
Степень защиты
IP20 (Установочный блок реле)
RT III (Реле)
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
5 кВ
Макс. мощность потерь при номинальных условиях
0,43 Вт

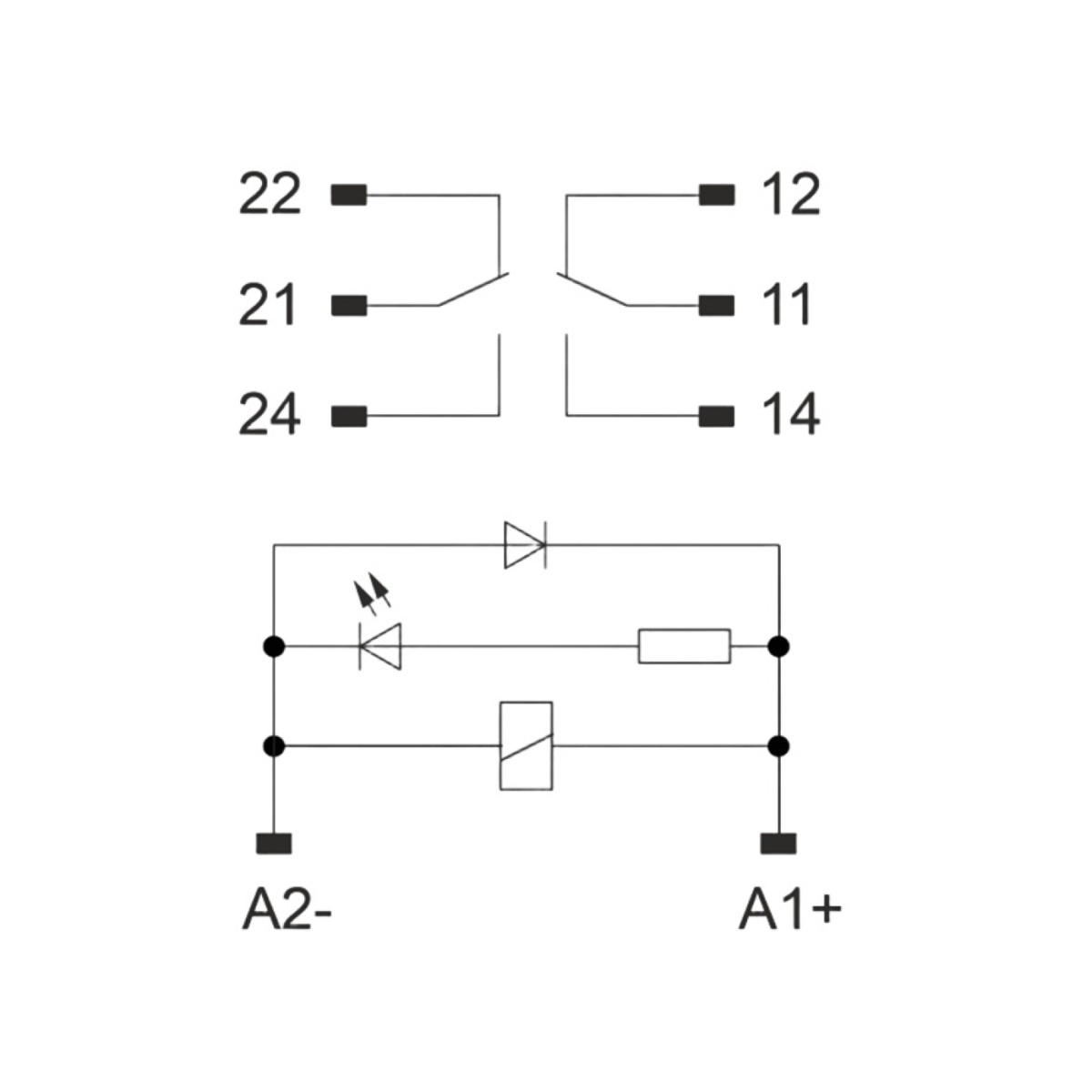

Защитная схема
Безынерционный диод
Испытательное напряжение Обмотка/контакт
5 кВ AC (50 Гц, 1 мин., обмотка/контакт)
Тип монтажа
Установка на монтажной рейке
Монтажное положение
на выбор
Указания по монтажу
устанавливаются в ряд без промежутков
Диапазон входных напряжений
16,8 В DC ... 36 В DC (23 °C)
Входное номинальное напряжение UN
24 В DC
Индикация рабочего напряжения
Зеленый
Типовой входной ток при UN
16,7 мА
Напряжение на катушке
24 В DC
Коммутация
Коммутация
Режим работы
Непрерывный, круглосуточный
Материал контакта
AgSnO
Тип коммутационного контакта
2хПК
Макс. ток продолжительной нагрузки
8 А
Долговечность механическая
1 x 107 коммутационных циклов
Максимальное напряжение переключения
400 В AC / 300 В DC
Минимальный коммутационный ток
10 мА (при 24 В)
Исполнение контакта
2 переключающих контакта
Индикатор состояния
1 x СИД зеленый.
Время возврата, максимальное
8 мс
Время срабатывания, максимальное
15 мс
Тип подключения
Зажимы Push-in
Вес/шт. (без упаковки)
49 g
GTIN
4046356732277
Длина упаковки (мм.)
165
Ширина упаковки (мм.)
100
Высота упаковки (мм.)
70
Вес упаковки (гр.)
530
Длина, 1 шт. (мм.)
61
Ширина, 1 шт. (мм.)
15.3
Высота, 1 шт. (мм.)
94
Вес, 1 шт. (гр.)
49
EAC
ID допуска: TR_TS_D_00573_c
Описание продукта
Вставные электро-механические и полупроводниковые реле серии RIFLINE complete так же, как и базовые
