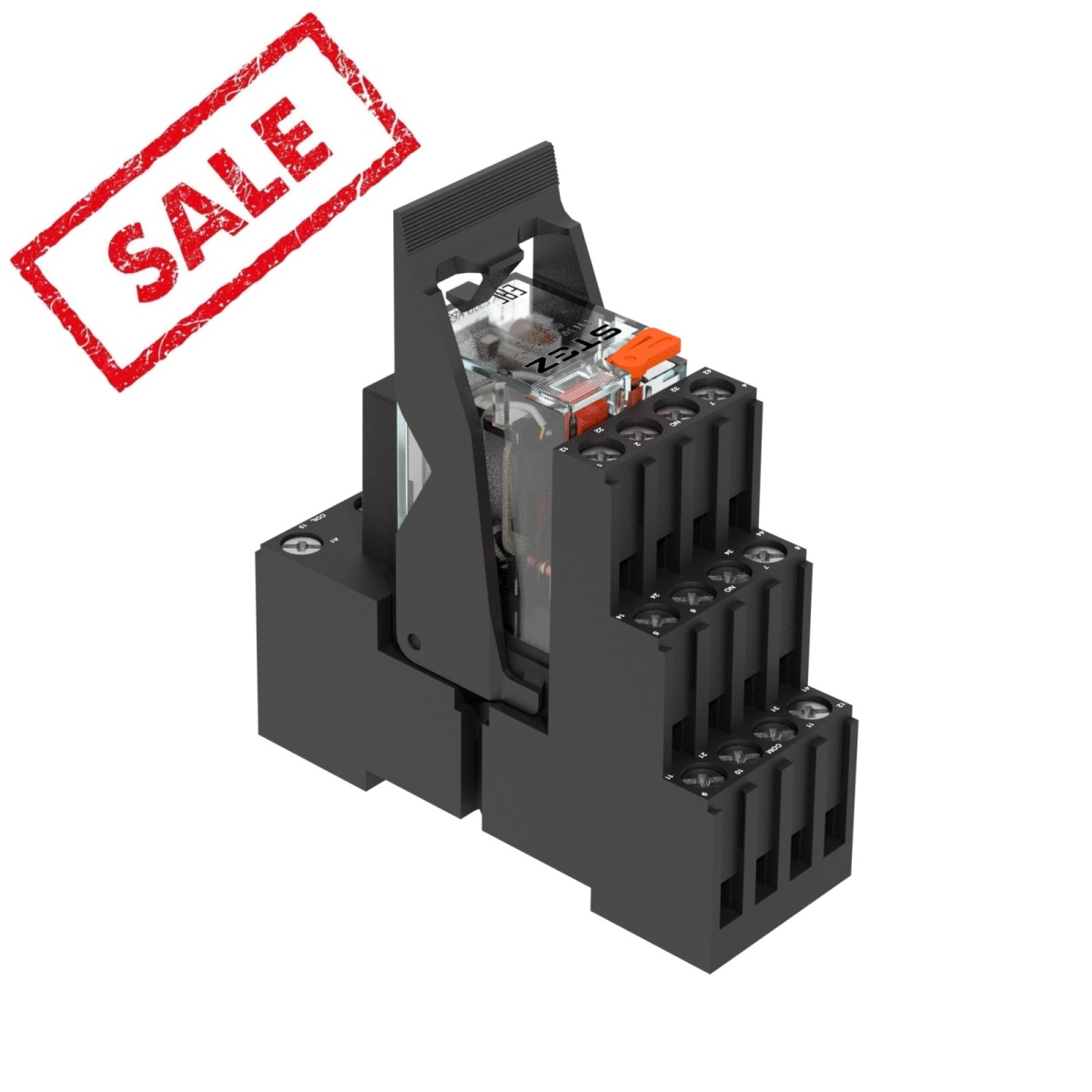

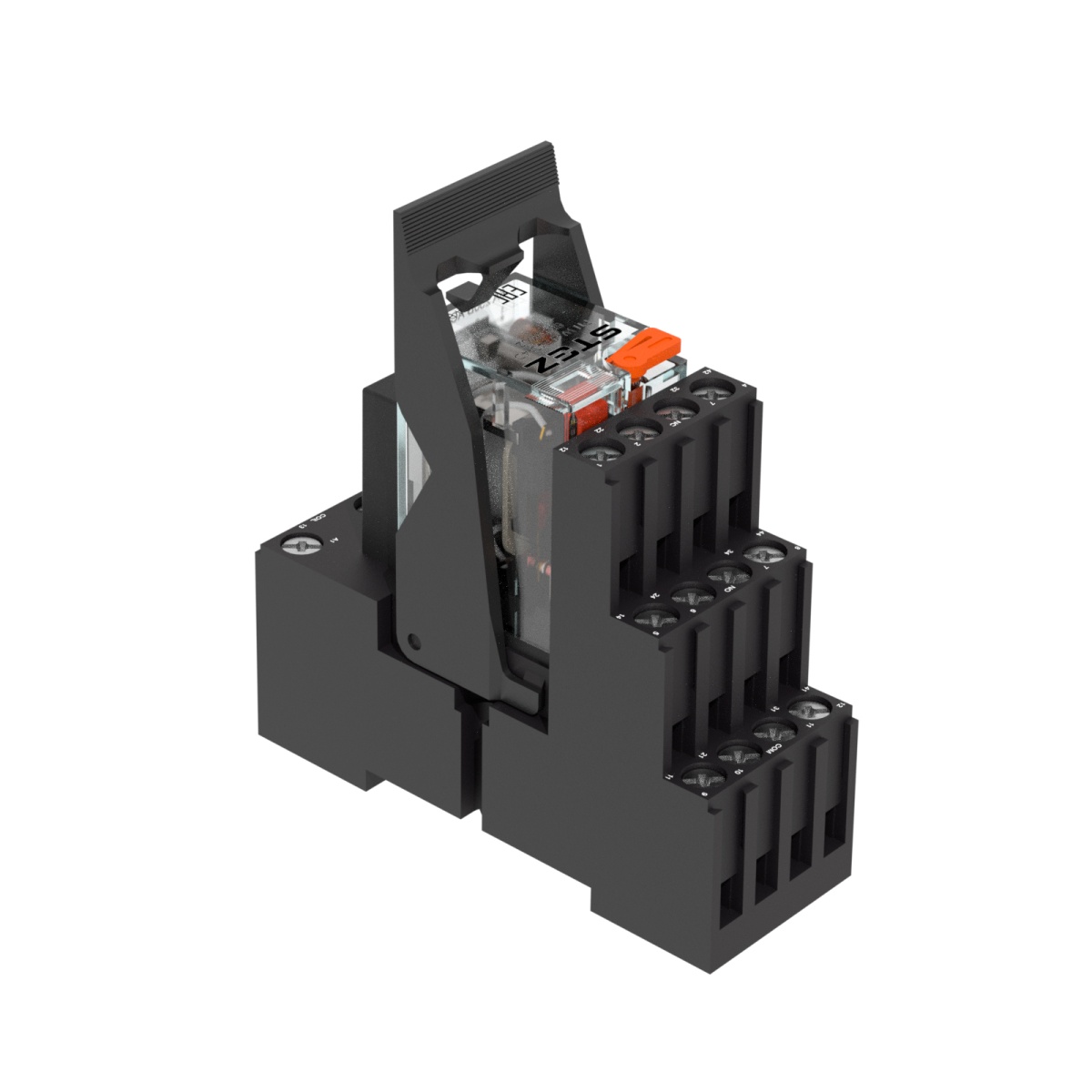

РПМ-4-220D-4AD/S, Реле в сборе, 220DС, диод, 4 контакта
-
Артикул:60410005
-
Тип подключения:Винтовые клеммы
-
Степень защиты:IP20 (База реле)
-
Тип монтажа:Установка на монтажной рейке
Реле в сборе, Uвх= 220 В DС, 4 контакта, 6 А, защитный диод, LED, тестовая кнопка
РПМ-4-220D-4AD/S, Реле в сборе, 220DС, диод, 4 контакта
Страна производства - РОССИЯ
реле в сборе (4 контакта, 6 А, Uвх= 220 DС, защитный диод, LED, тестовая кнопка)
Короткое описание
Реле в сборе, 220DС, диод, 4 контакта
Минимальный заказ
10
Норма упаковки
10
ETIM 8.0
EC001437
Категория перенапряжения
III
Время возврата, максимальное
25 мс
Время срабатывания, максимальное
15 мс
Температура окружающей среды (при эксплуатации)
-40 °C … +85 °C
Применение
Универсальное
Испытание вредными газами
Испытание вредными газами
Высота
75,5 мм
Ширина
27,2 мм
Глубина
87 мм
Материал корпуса
PA 6.6
Сечение гибкого провода
0,2 мм2 – 2,5 мм2
Сечение жесткого провода
0,2 мм2 – 2,5 мм2
Длина снятия изоляции
8 мм
Момент затяжки
0,5 Нм ... 0,6 Нм
Тип подключения
Винтовые клеммы
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
IP20 (База реле)
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 85 %
Защитная схема
Безынерционный диод
Испытательное напряжение Обмотка/контакт
1,5 кВ AC (50 Гц, 1 мин., обмотка/контакт)
Испытательное напряжение Контакт/контакт
1 кВ AC (50 Гц, 1 мин., контакт/контакт)
Тип монтажа
Установка на монтажной рейке
Монтажное положение
на выбор
Указания по монтажу
устанавливаются в ряд без промежутков
Диапазон входных напряжений
176 В DC ... 242 В DC (20 °C)
Входное номинальное напряжение UN
220 В DC
Индикация рабочего напряжения
LED
Типовой входной ток при UN
5 мА
Напряжение на катушке
220 В DC
Макс. ток продолжительной нагрузки
6 А
Долговечность механическая
2 x 107 коммутационных циклов
Максимальное напряжение переключения
400 В AC / 300 В DC
Минимальный коммутационный ток
5 мА (24 B)

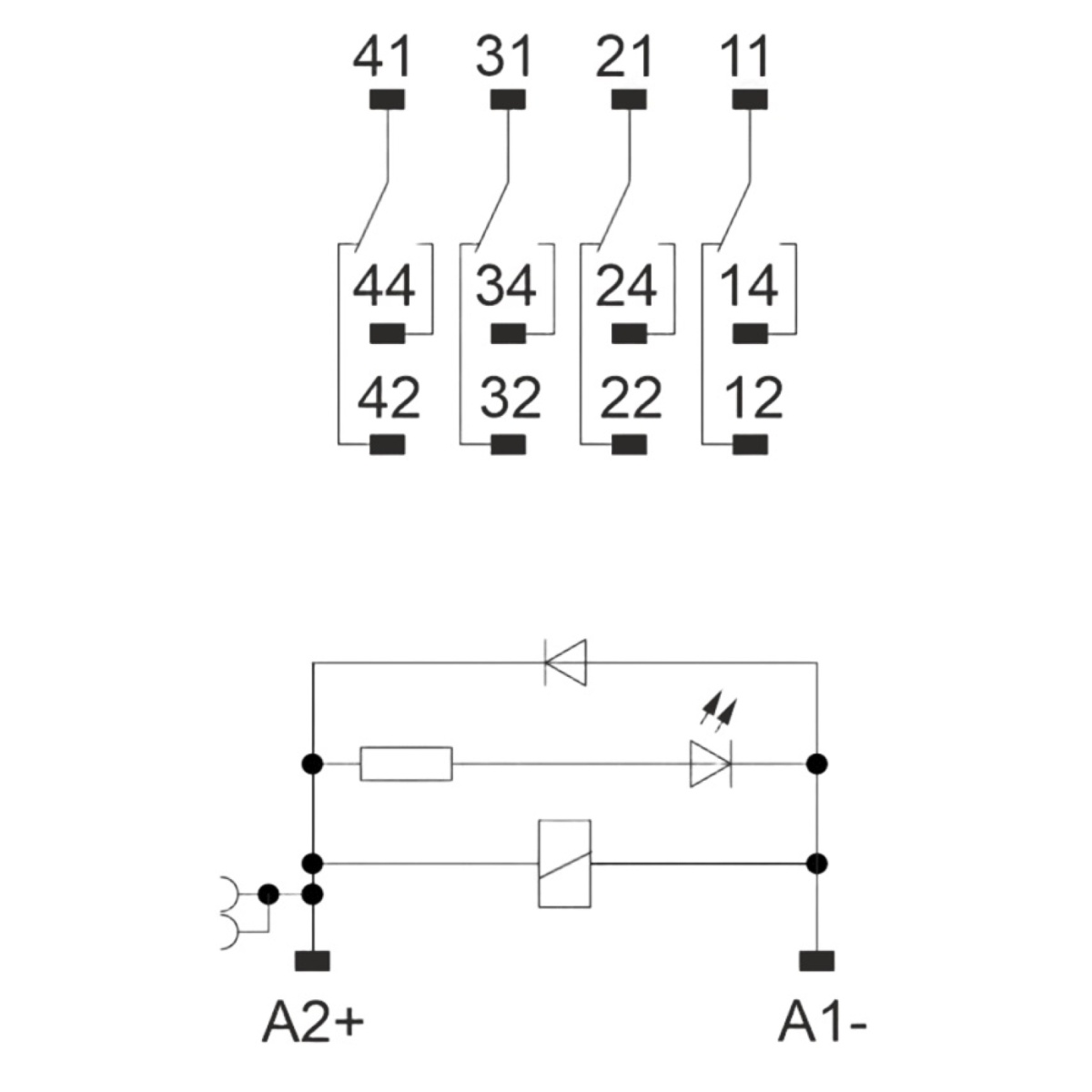

Логика работы контактов
с одним устойчивым положением
Исполнение контакта
4 переключающих контакта
Минимальное напряжение переключения
5 В DC
Страна происхождения
RU
Вес/шт. (без упаковки)
108,42 g
Вес/шт. (с упаковкой)
108,42 g
