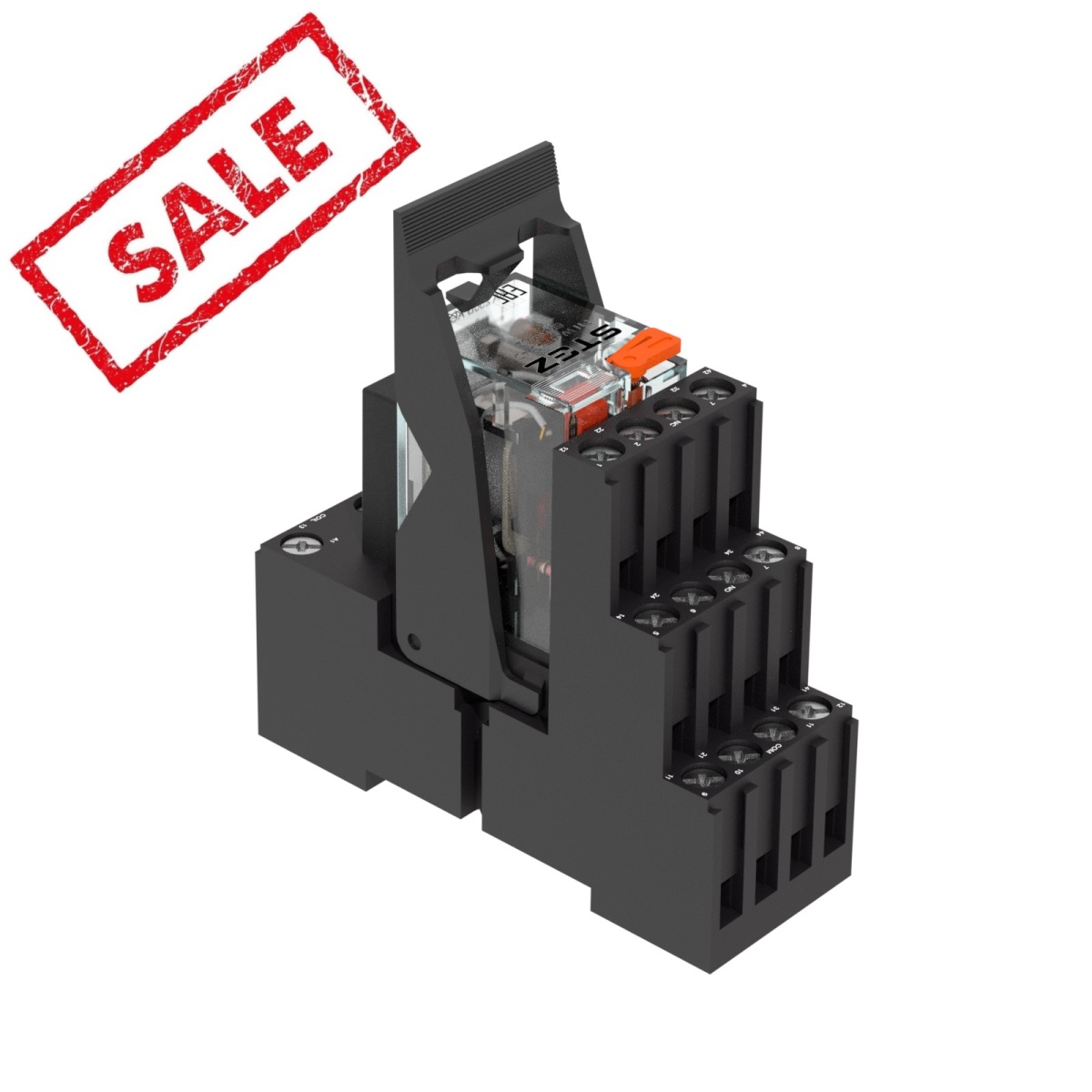

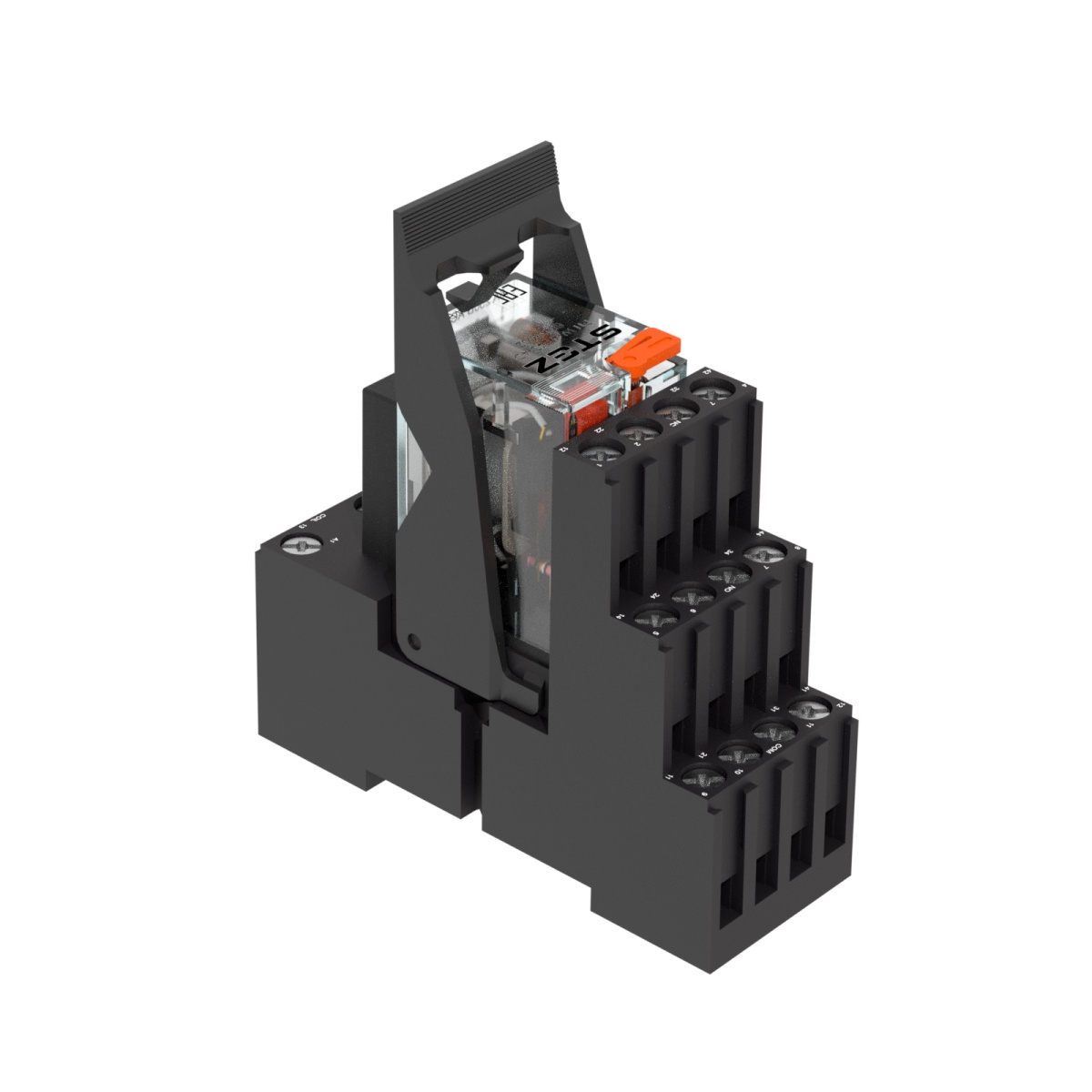

РПМ-4-230A-4AV/S, Реле в сборе, 230AС, варистор, 4 контакта
-
Артикул:60410003
-
Тип подключения:Винтовые клеммы
-
Степень защиты:IP20 (База реле)
-
Тип монтажа:Установка на монтажной рейке
Реле в сборе, Uвх= 230 В AC, 4 контакта, 6 А, вставной варистор, LED, тестовая кнопка
РПМ-4-230A-4AV/S, Реле в сборе, 230AС, варистор, 4 контакта
Страна производства - РОССИЯ
реле в сборе (4 контакта, 6 А, Uвх= 230 АС, варистор, LED, тестовая кнопка)
Короткое описание
Реле в сборе, 230AС, варистор, 4 контакта
Минимальный заказ
10
Норма упаковки
10
ETIM 8.0
EC001437
Категория перенапряжения
III
Время возврата, максимальное
25 мс
Время срабатывания, максимальное
20 мс
Тип подключения
Винтовые клеммы
Материал корпуса
PA 6.6
Температура окружающей среды (при эксплуатации)
-40 °C … +85 °C
Стандарты / нормативные документы
МЭК 60947-5-1
Применение
Универсальное
Испытание вредными газами
Испытание вредными газами
Высота
75,5 мм
Ширина
27,2 мм
Глубина
87 мм
Материал корпуса
PA 6.6
Сечение проводника AWG
20 ... 10 (жесткий)
20 ... 12 (гибкий)
Сечение гибкого провода
0,2 мм2 – 2,5 мм2
Сечение жесткого провода
0,2 мм2 – 2,5 мм2
Длина снятия изоляции
8 мм
Момент затяжки
0,5 Нм ... 0,6 Нм
Тип подключения
Винтовые клеммы
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
IP20 (База реле)
Условия окружающей среды
Условия окружающей среды
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 85 %
Расчетное импульсное напряжение
2,5 кВ
Макс. мощность потерь при номинальных условиях
1,5 Вт
Защитная схема
Варистор
Испытательное напряжение Обмотка/контакт
1,5 кВ AC (50 Гц, 1 мин., обмотка/контакт)
Испытательное напряжение Контакт/контакт
1 кВ AC (50 Гц, 1 мин., контакт/контакт)
Тип монтажа
Установка на монтажной рейке
Монтажное положение
на выбор
Указания по монтажу
устанавливаются в ряд без промежутков
Диапазон входных напряжений
176 В AC ... 253 В AC (20 °C)
Входное номинальное напряжение UN
230 В AC
Индикация рабочего напряжения
LED
Типовой входной ток при UN
6,5 мА
Напряжение на катушке
230 В AC
Коммутация
Коммутация
Режим работы
100 % ED
Категория использования
AC15
DC13
Макс. ток продолжительной нагрузки
6 А
Долговечность механическая
2 x 107 коммутационных циклов
Максимальное напряжение переключения
400 В AC / 300 В DC
Минимальный коммутационный ток
5 мА (24 B)
Логика работы контактов
с одним устойчивым положением
Исполнение контакта
4 переключающих контакта
Минимальное напряжение переключения
5 В DC
Страна происхождения
RU
Вес/шт. (без упаковки)
108,42 g
Вес/шт. (с упаковкой)
108,42 g
Длина упаковки (мм.)
162
Ширина упаковки (мм.)
83
Высота упаковки (мм.)
70
Вес упаковки (гр.)
1130
Длина, 1 шт. (мм.)
82
Ширина, 1 шт. (мм.)
27.2
Высота, 1 шт. (мм.)
78
EAC
ID допуска: RU*C-DE.*08.B.00010
АвалонЭлектроТех
