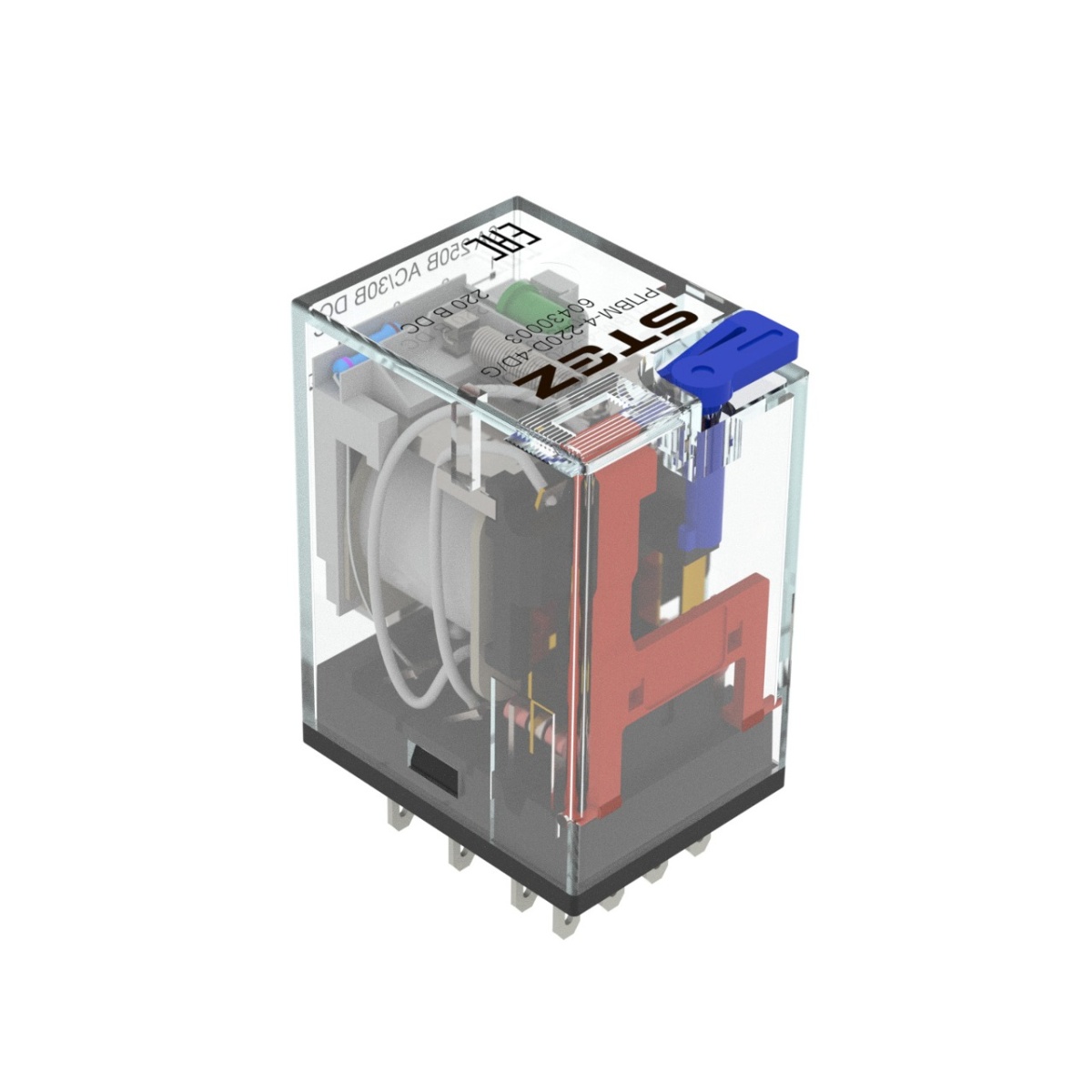

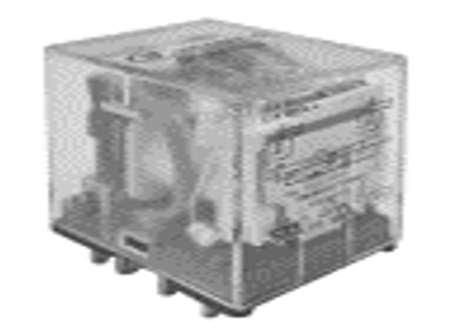

РПВМ-4-220D-4D, Реле вставное, 4 контакта
-
Артикул:60430001
-
Тип подключения:Выводы под пайку
-
Степень защиты:IP20
-
Тип монтажа:Устанавливается в базовый элемент
РПВМ-4-220D-4D, Реле вставное, 4 контакта
Страна производства -
Вставное реле для релейных модулей серии РПМ-4, вход 220 В DC, 4 контакта, макс. напряжение нагрузки 250 В АС при токе нагрузки 6А
Короткое описание
Реле вставное, 4 контакта
Минимальный заказ
30
Норма упаковки
30
ETIM 8.0
EC001437
ECLASS-11.0
27371601
Категория перенапряжения
III
Тип подключения
Выводы под пайку
Температура окружающей среды (при эксплуатации)
-40 °C … +85 °C
Стандарты / нормативные документы
МЭК 60664
МЭК 61810
Испытание вредными газами
Испытание вредными газами
Высота
75,5 мм
Ширина
27,2 мм
Глубина
87 мм
Тип подключения
Выводы под пайку
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
IP20
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
2,5 кВ
Макс. мощность потерь при номинальных условиях
0,88 Вт
Защитная схема
Защита от переполюсовки; безынерционный диод
Испытательное напряжение Обмотка/контакт
1,5 кВ AC (50 Гц, 1 мин., обмотка/контакт)
Испытательное напряжение Контакт/контакт
1 кВ AC (50 Гц, 1 мин., контакт/контакт)
Тип монтажа
Устанавливается в базовый элемент
Монтажное положение
на выбор
Указания по монтажу
устанавливаются в ряд без промежутков
Диапазон входных напряжений
176 В DC ... 242 В DC (23 °C)
Входное номинальное напряжение UN
220 В DC
Индикация рабочего напряжения
LED
Типовой входной ток при UN
5 мА
Напряжение на катушке
220 В DC
Коммутация
Коммутация
Режим работы
100 % ED
Макс. ток продолжительной нагрузки
6 А
Долговечность механическая
2 x 107 коммутационных циклов
Максимальное напряжение переключения
400 В AC / 300 В DC
Минимальный коммутационный ток
5 мА (24 B)
Коммутационная способность
2 A (при 24 В, DC13)
0,22 A (при 120 В, DC13)
0,11 A (при 250 В, DC13)
1,5 A (при 24 В, AC15)
1,5 A
Исполнение контакта
4 переключающих контакта
Минимальное напряжение переключения
5 В DC
Индикатор состояния
LED желт.
Расчетное напряжение изоляции
250 В AC
Страна происхождения
Китай
Вес/шт. (без упаковки)
35,6 g
Вес/шт. (с упаковкой)
36,6 g
Длина, 1 шт. (мм.)
37
Ширина, 1 шт. (мм.)
21.5
Высота, 1 шт. (мм.)
29
EAC
ID допуска: RU*C-DE.*08.B.00010
