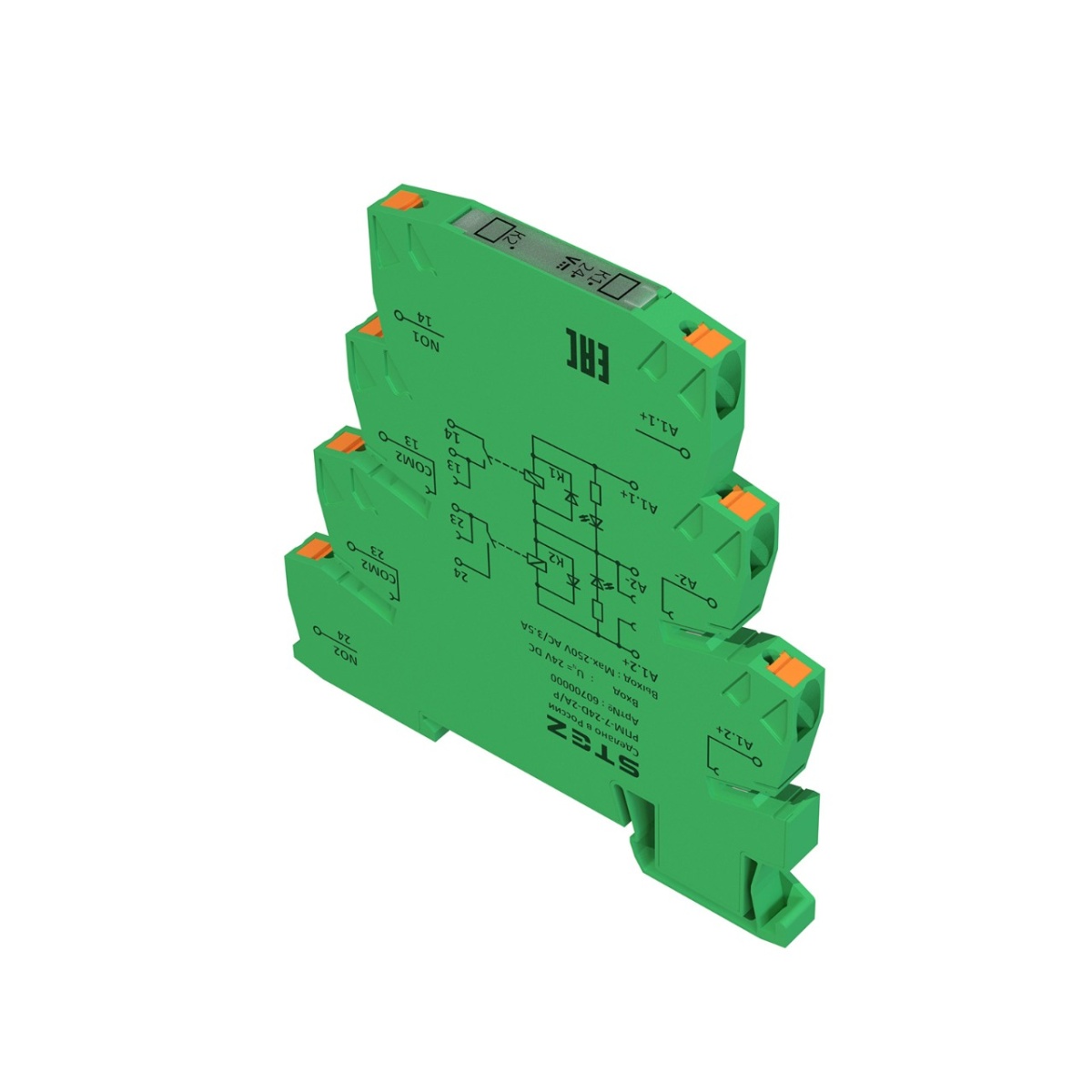

РПМ-7-24D-2A/P, Модуль релейный
-
Артикул:60700000
-
Тип подключения:Зажимы Push-in
-
Степень защиты:IP20 (Установочный блок реле)
-
Тип монтажа:Установка на монтажной рейке
Гарантия: 1 год
Модуль релейный с двумя встроенными независимыми реле. Uвх=24 В DC, 2 замыкающих контакта , 3,5 А, защита от переполюсовки, безынерционный диод, LED
Короткое описание
Модуль релейный
Минимальный заказ
10
Норма упаковки
10
ETIM 8.0
EC001437
ECLASS-11.0
27371601
Категория перенапряжения
III
Тип подключения
Зажимы Push-in
Температура окружающей среды (при эксплуатации)
-20 °C ... 60 °C
Применение
два встроенных реле
Испытание вредными газами
Испытание вредными газами
Высота
80 мм
Ширина
6,2 мм
Глубина
86 мм
Класс воспламеняемости согласно UL 94
V0 (Корпус)
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
0,2 мм² ... 2,5 мм² (Отдельный кабельный наконечник)
2x 0,5 мм² ... 1 мм² (Сдво
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Длина снятия изоляции
10 мм
Тип подключения
Зажимы Push-in
Температура окружающей среды (хранение/транспорт)
-20 °C ... 60 °C
Степень защиты
IP20 (Установочный блок реле)
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
4 кВ
Макс. мощность потерь при номинальных условиях
0,17 Вт
Защитная схема
Защита от переполюсовки; Диод защиты от переполюсовки
Безынерционный диод; Безынерционный диод
Испытательное напряжение Обмотка/контакт
3 кВ AC (50 Гц, 1 мин., обмотка/контакт)
Испытательное напряжение Контакт/контакт
3 кВ AC (50 Гц, 1 мин., контакт/контакт)
Тип монтажа
Установка на монтажной рейке
Монтажное положение
на выбор
Указания по монтажу
устанавливаются в ряд без промежутков
Указание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Диапазон входных напряжений
18 В DC ... 33,6 В DC (20 °C)
Входное номинальное напряжение UN
24 В DC
Индикация рабочего напряжения
LED желт.
Типовой входной ток при UN
7 мА
Коммутация
Коммутация
Режим работы
100 % ED
Материал контакта
AgNi
Тип коммутационного контакта
Одинарный контакт
Макс. ток продолжительной нагрузки
3,5 A
Долговечность механическая
2x 107 коммутационных циклов
Максимальное напряжение переключения
250 В AC
30 В DC
Минимальный коммутационный ток
5 мА
Исполнение контакта
2 замыкающих контакта (2 реле с 1 замыкающим контактом)
Минимальное напряжение переключения
24 В AC/DC
Электромагнитная совместимость
Соответствует Директиве по ЭМС
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению
Вес/шт. (без упаковки)
29,3 g
Вес/шт. (с упаковкой)
34 g
GTIN
4046356620376
Длина упаковки (мм.)
68
Ширина упаковки (мм.)
86
Высота упаковки (мм.)
95
Вес упаковки (гр.)
400
Длина, 1 шт. (мм.)
94
Ширина, 1 шт. (мм.)
6.2
Высота, 1 шт. (мм.)
80
Вес, 1 шт. (гр.)
31.2
